Ремонт ноутбука Lenovo S540 з проблемою клавіатури

Ноутбук Lenovo IdeaPad S540-14 потрапив до нас зі скаргами на клавіатуру: більшість кнопок перестала працювати, деякі друкували зайве, подвоювали. Тест показав, що добра половина кнопок взагалі не дає сигналу (тобто, там вже є несправні сигнальні струмопровідні доріжки), наявні короткозамкнені кнопки, які працюють в режимі постійного натискання. Висновок: цю клавіатуру потрібно міняти.
Які є варіанти ремонту?

Можна замінити весь клавіатурний блок. Туди входить верхній корпус (топкейс) та клавіатура. Таке рішення дорожче, оскільки ви сплачуєте за дві деталі одразу. Якщо ж топкейс у вас не пошкоджений, то ми зазвичай рекомендуємо другий варіант - замінити лише несправну деталь.

У даному випадку ремонту власник обрав заміну клавіатури.

Конструктивно вона впаяна у верхній корпус, тому його потрібно буде попередньо підготувати перед пайкою. Почнемо.

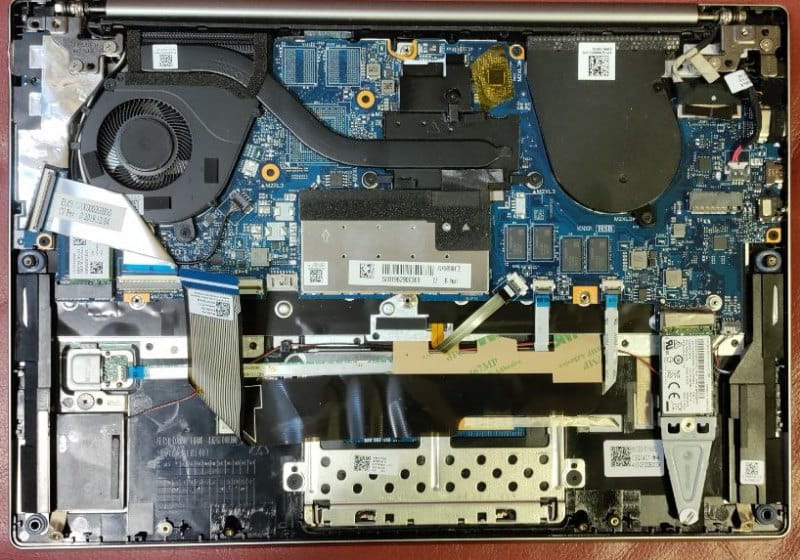

Знімаємо нижній корпус та акумулятор.

Все начиння в Lenovo S540 кріпиться до топкейсу, а це означає, що нам знадобиться демонтувати всі деталі, щоб звільнити корпус.

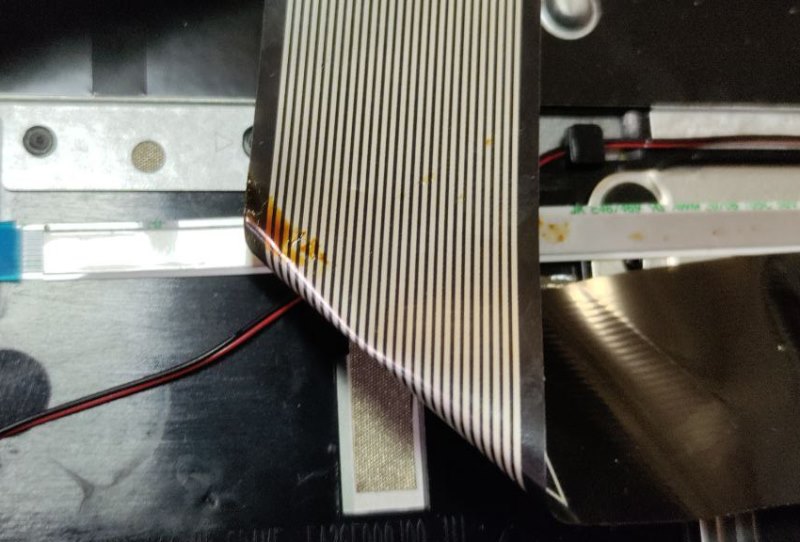

На цьому етапі трішки зупинимось і звернемо вашу увагу на шлейф клавіатури. На ньому є сліди залиття.

Отже, причина такої поведінки ноутбука вже відома - потрапляння рідини.
Ота коричнева пляма - краплі кави:).
Розбираємо далі: знімаємо систему охолодження, материнську плату та інші деталі.

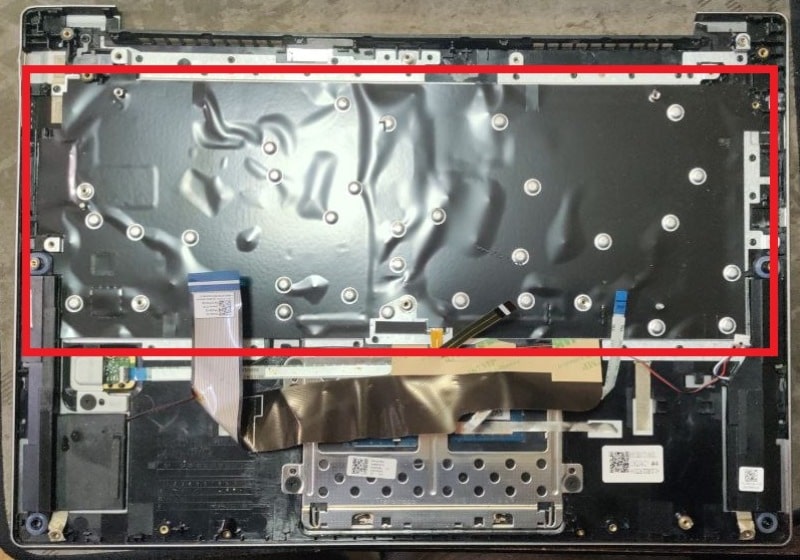

Наступною у черзі буде ізоляційна плівка.

ЇЇ треба знімати обережно, щоб не пошкодити й не надірвати, адже нам потім знадобиться її повертати назад. Плівка тут для того, щоб металева пластина, яка знаходиться під нею, не підкорочувала на материнську плату.

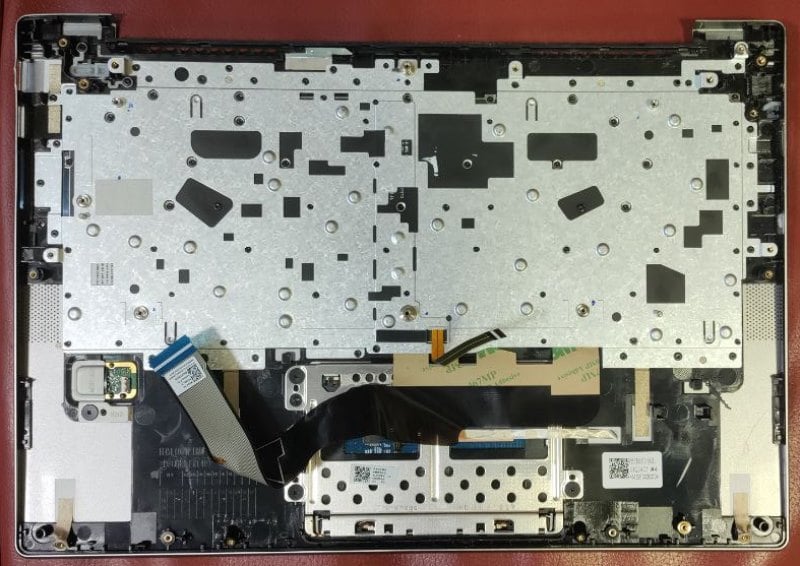

Ось і ця пластина.

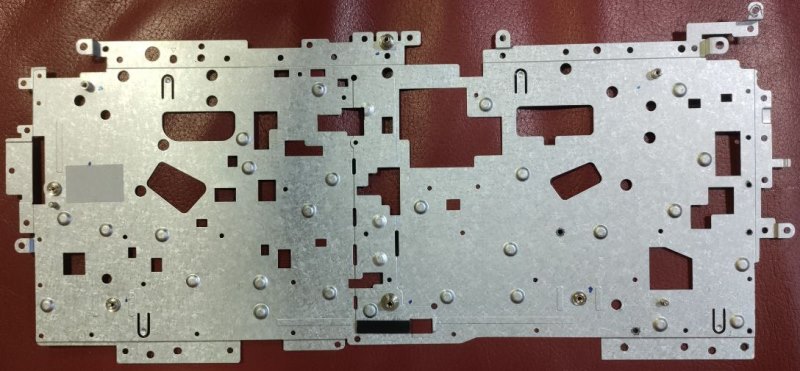

Вона, як і клавіатура, припаяна до топкейсу у більш ніж 50 точках корпусу. Випаюємо.

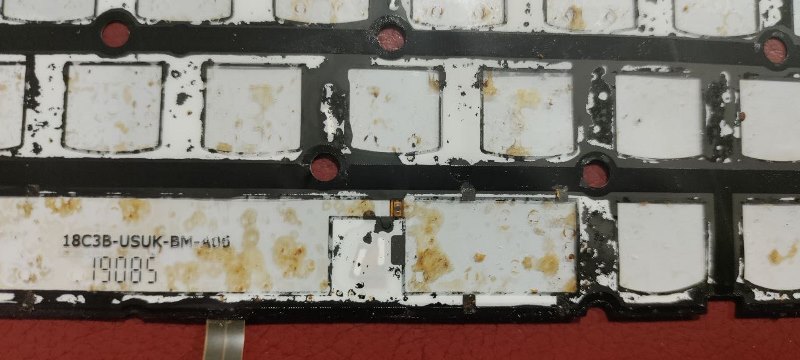

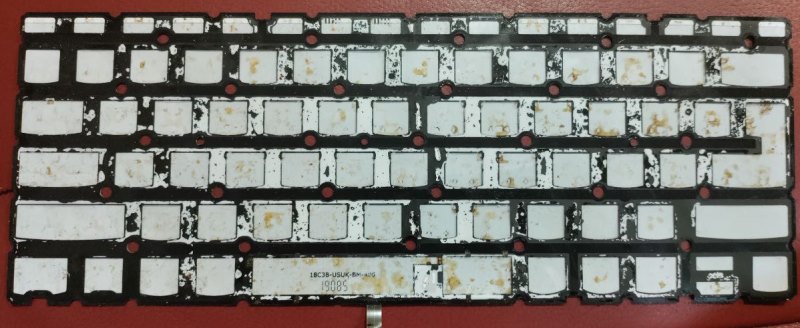

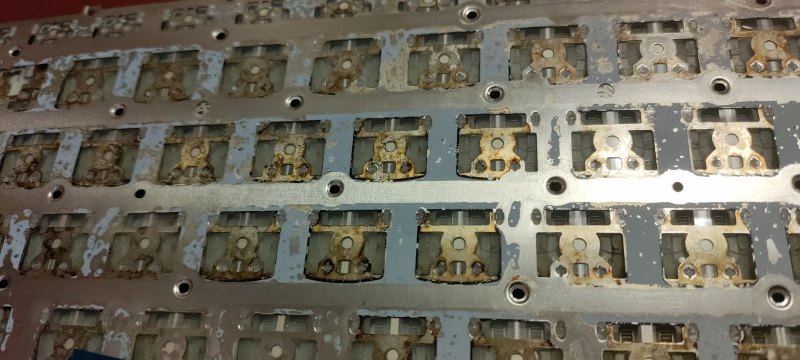

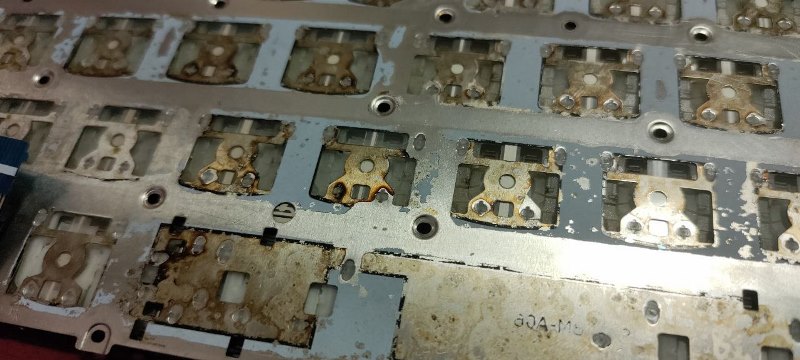

Далі демонтуємо модуль підсвітки та випаюємо клавіатуру. На зворотному боці цих деталей добре видно плями від залиття, кави тут вилилось достатньо.

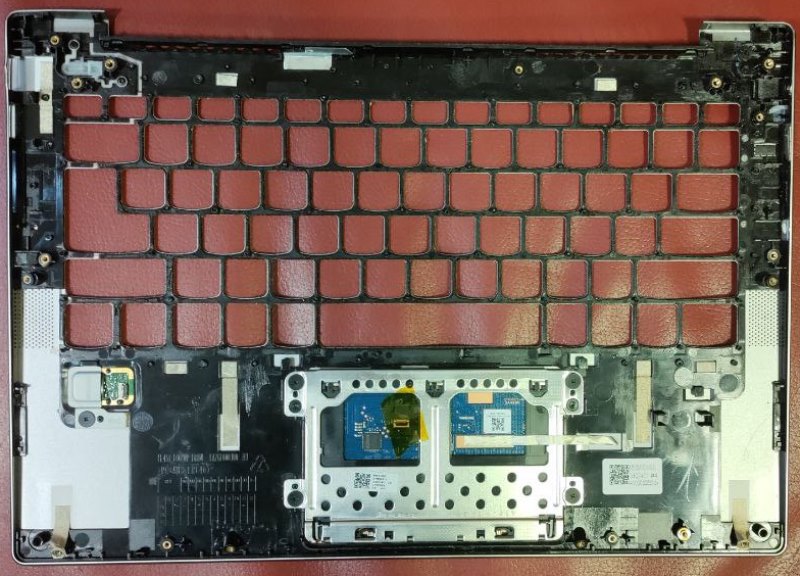

Підготовлений топкейс Lenovo S540-14 має виглядати отак.

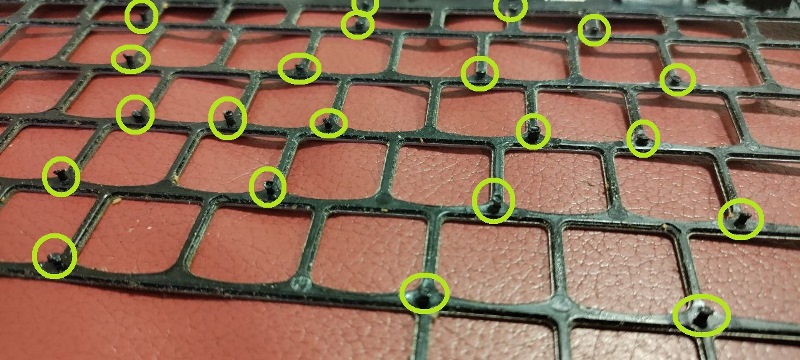

Клавіатура припаюється на ось такі кріплення в топкейсі, їх тут також біля 50-60 штук.

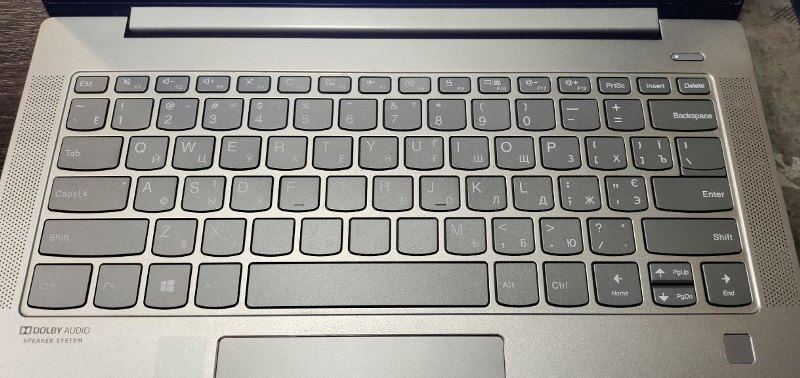

Якщо робота зроблена добре, то після ремонту слідів втручання у ноутбук непомітно взагалі.

Скільки часу знадобиться на заміну клавіатури? Здебільшого, готовність ноутбука на наступний день після здачі у сервіс.
Ціну та строки виконання ми уточнюємо на момент звернення в сервіс, оскільки наявність та вартість запчастин постійно змінюється.
