Профілактика системи охолодження ноутбука Asus

Ми вже неодноразово розповідали у блозі за чистки ноутбуків Asus і щоразу намагаємось показувати тут найбільш цікаві, на наш погляд, випадки. Цього разу у наших руках - Asus ROG Strix Scar 17 G733Z.

Скарги типові для усіх пристроїв, які щодня працюють в інтенсивному режимі, і які вже більше року не обслуговувались:

• помітне нагрівання корпусу,
• шум з вентиляторів,
• значне сповільнення роботи,
• зависання під час навантажень.


Це все яскраві симптоми, що сигналізують про гостру необхідність профілактики системи охолодження. В іншому разі, ноутбук невдовзі перегріється й не увімкнеться.


Тож, до роботи!

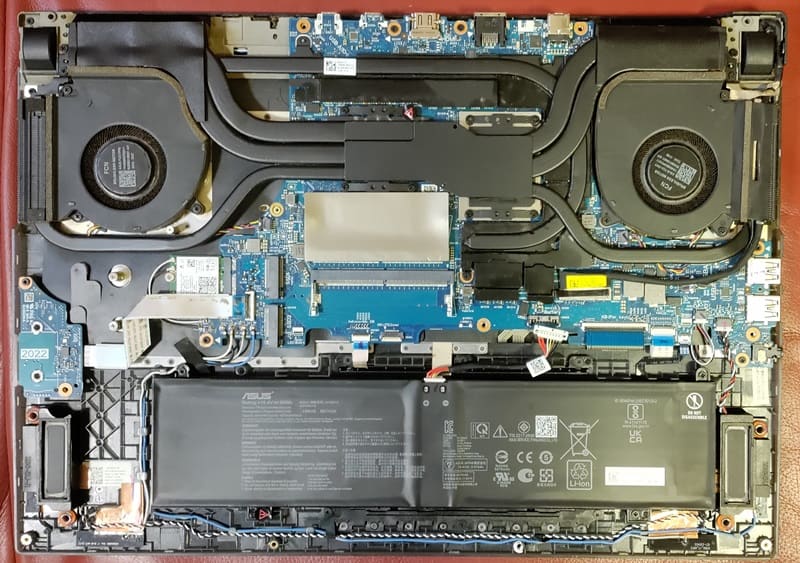

Як і завжди, починаємо роботу з демонтажу нижнього корпусу та від'єднання акумуляторної батареї. Загальний вигляд на "нутрощі" ноутбука.

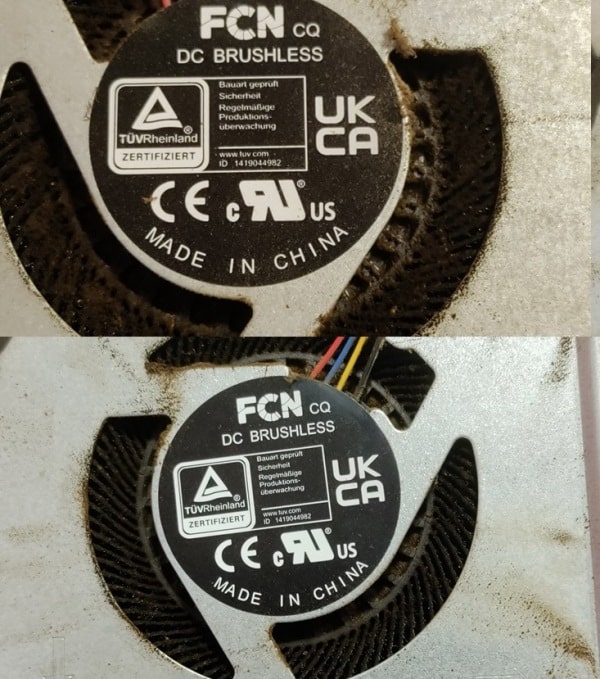

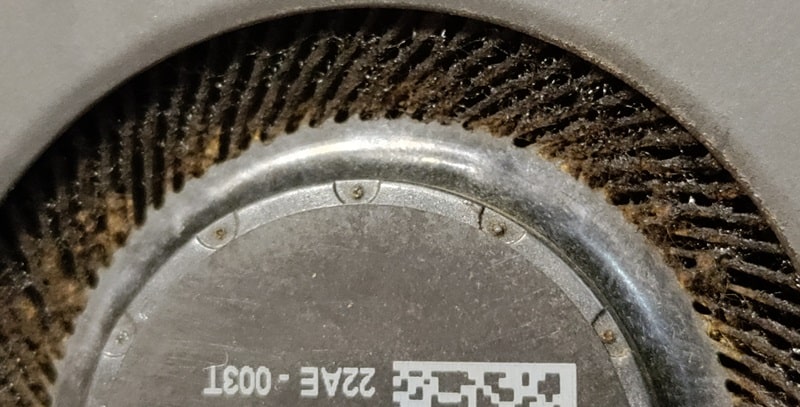

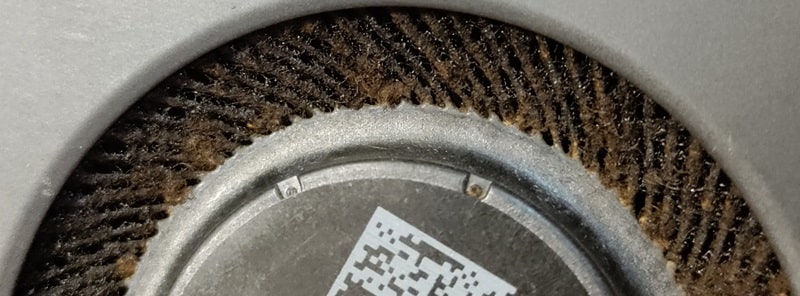

Ми одразу звернули увагу на вентилятори. Окрім того, що на лопастях вже накопичилось багато пилу, він ще й мав рудий відтінок. Нам це знайомо.

Річ у тім, що такий вигляд зазвичай мають ноутбуки, біля яких палять. Вентилятори з легкістю затягують всередину дим і він, змішуючись з пилюкою, осідає на внутрішніх поверхнях пристрою липкою плівкою, яку досить важко відчистити.

Погляньте на фото.

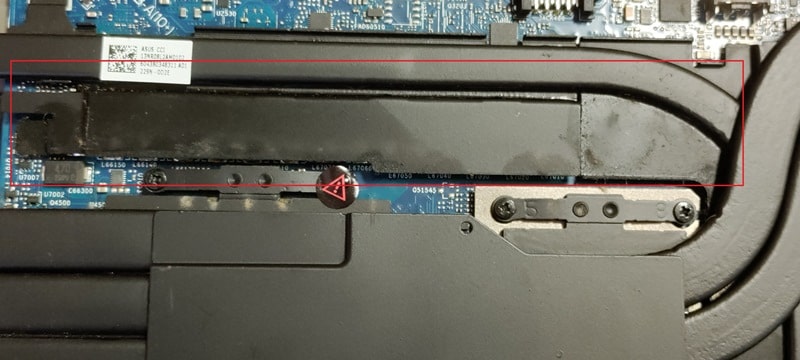

Одна з непрямих ознак перегрівання ноутбука - наявність таких, ніби жирних, плям на трубці системи охолодження в області, де розташовуються терморезинки.

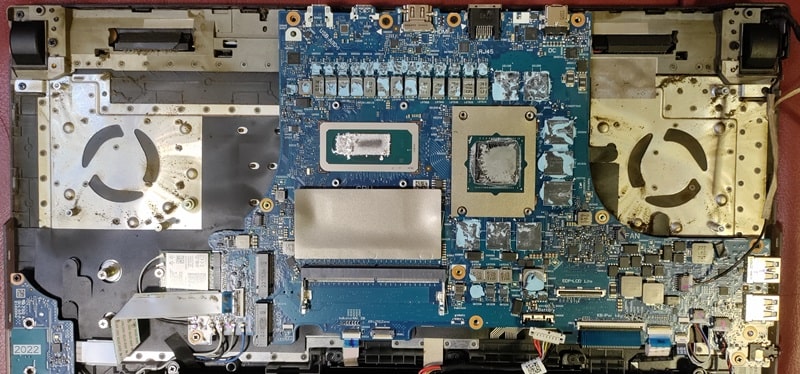

Рухаємось далі - знімаємо термотрубку та кулери.

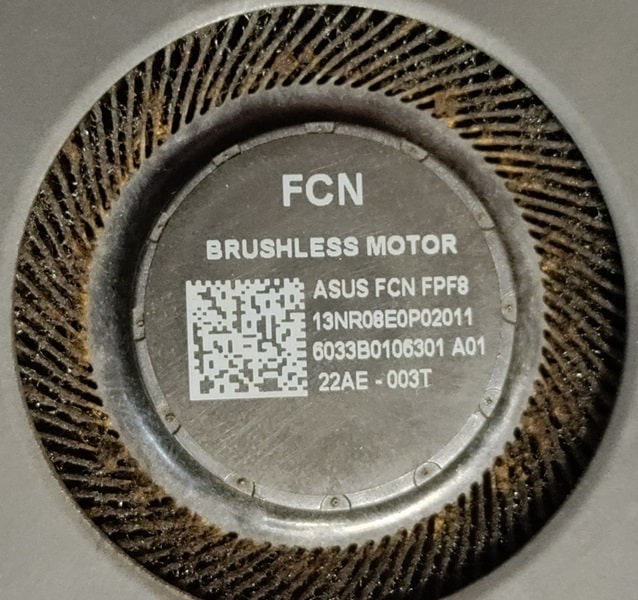

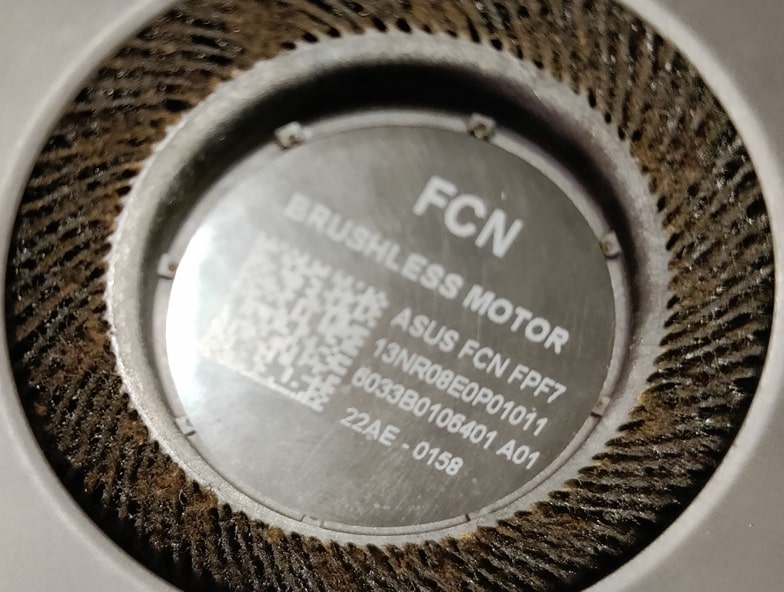

Зі звороту кулери виглядають отак.

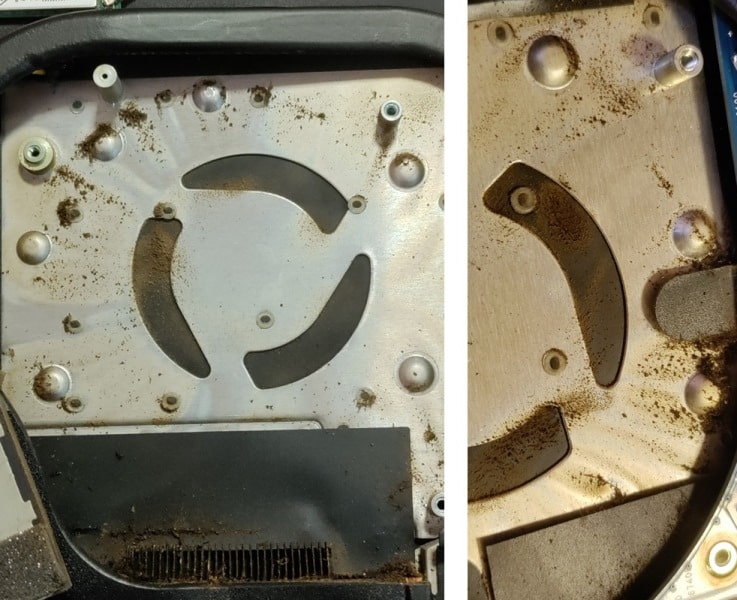

Під ними на корпусі також залишається бруд, який обов'язково потрібно прибирати.

Огляд термоінтерфейсів на елементах плати

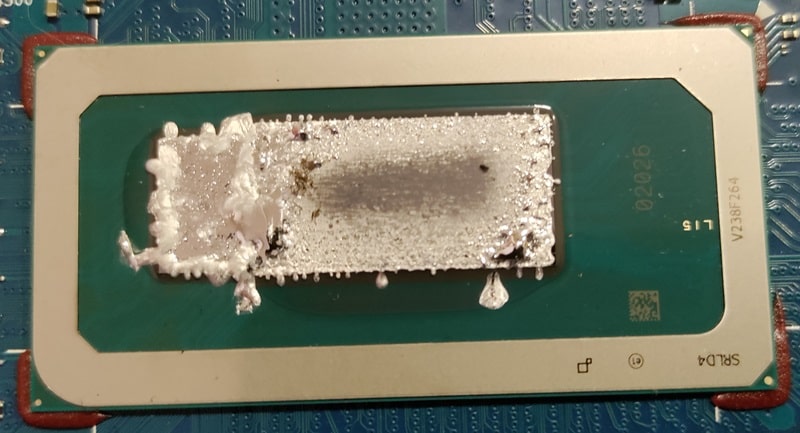

На процесорі тут використаний рідкий метал, пуста область на кристалі - це зона де матеріал вже деградував.

Для нормального відводу тепла від кристалу мікросхеми покриття має бути суцільним, без прогалин. Інакше чіп перегріватиметься, що й відбувалося у даному випадку.

• Слід додати, що не варто замінювати один вид термоінтерфейсу іншим.
• Це також призведе до термоудару, оскільки метал має значно вищі показники теплопровідності, ніж термопасти загалом.
• Все розраховано відповідно до потужності ноутбука.
• Щоправда з рідким металом працювати нелегко, адже він токопровідний і має погану адгезію з поверхнею.
• Наносити потрібно так, щоб він потім не розтікся за межі чіпа, але покривав всю площу кристалу.
• Витікання металу здатне спровокувати серйозне коротке замикання на материнській платі. Тому досвід в роботі з такими матеріалами тут грає не останню роль.

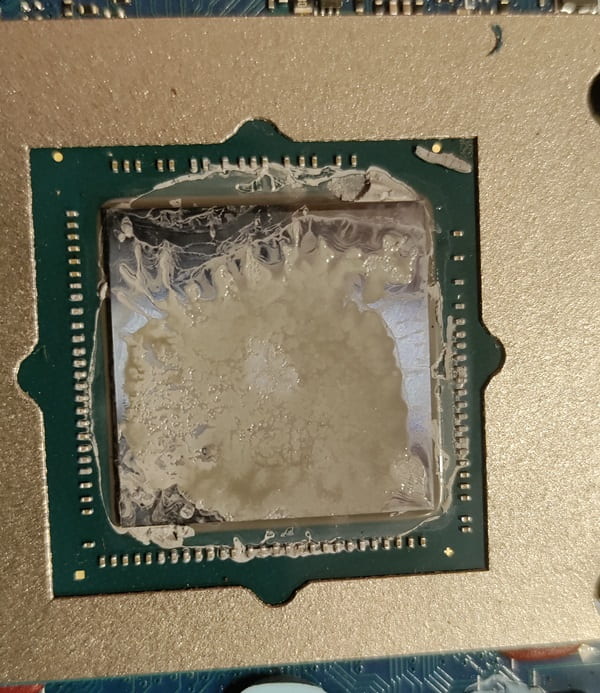

На відеочіпі нанесена термопаста. По краях вона вже почала висихати. Це нормальний процес для неї, вона пересихає в процесі експлуатації.

Головне - не забувати її вчасно замінити: як тільки паста втрачає свої властивості, кристал чіпа починає перегріватися.

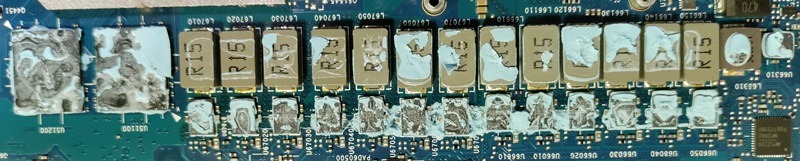

На дроселях, мосфетах і мікросхемах відеопам'яті нанесені рідка терморезинка і термопрокладка. Обидва термоінтерфейси зносилися і потребують заміни.

Загалом, профілактика системи охолодження ноутбука включає:

• чистку вентиляторів та радіаторних решіток від пилу,
• заміна усіх термоінтерфейсів,
• очищення інших деталей пристрою від бруду,
• тестування системи під максимальним навантаженням.

Останній пункт важливий:

• ми перевіряємо наскільки ефективно працюють використані термоінтерфейси,
• тестується робота вентиляторів,
• та й загалом оцінюємо, як усе працює після профілактики.
• Якщо ноутбук проходить тестування успішно, можемо зі спокійною душею видавати його.

Скільки часу знадобиться для чистки? Здебільшого, ми виконуємо такі роботи за 1.5-2 години. Тобто, можливо буде забрати ноутбук в день здачі у сервіс.


Якщо у вас є запитання з ремонту такого Asus ROG Strix SCAR 17 G733Z, ви можете зателефонувати нам, написати у месенджери або ж завітати до нас у сервіс для отримання безкоштовної консультації.


З додатковою інформацією про профілактику ноутбука можете ознайомитися також тут.
