Ремонт кришки екрану та чистка ноутбука Acer Predator Helios 300

От любимо ми лінійку Predator Helios від Acer. Вони, здебільшого, дуже надійні й витривалі по залізу. Далі в статті пояснимо, чому ми так вважаємо.

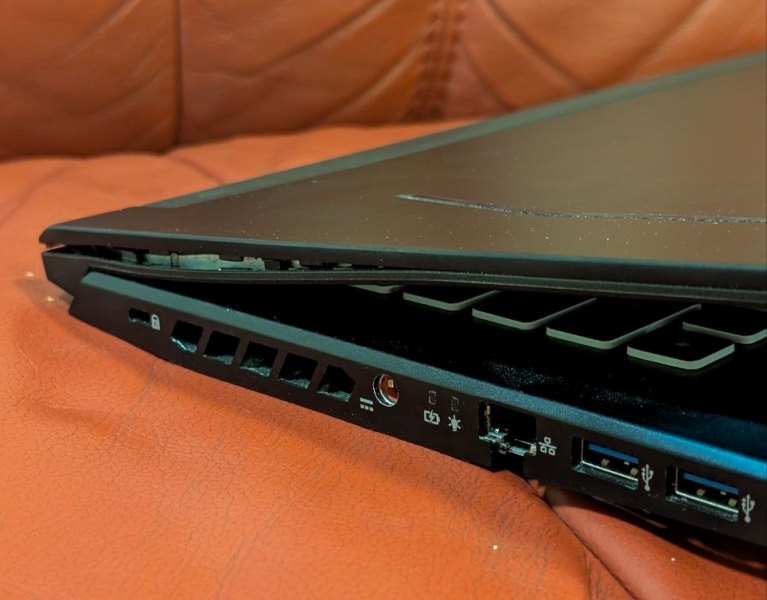

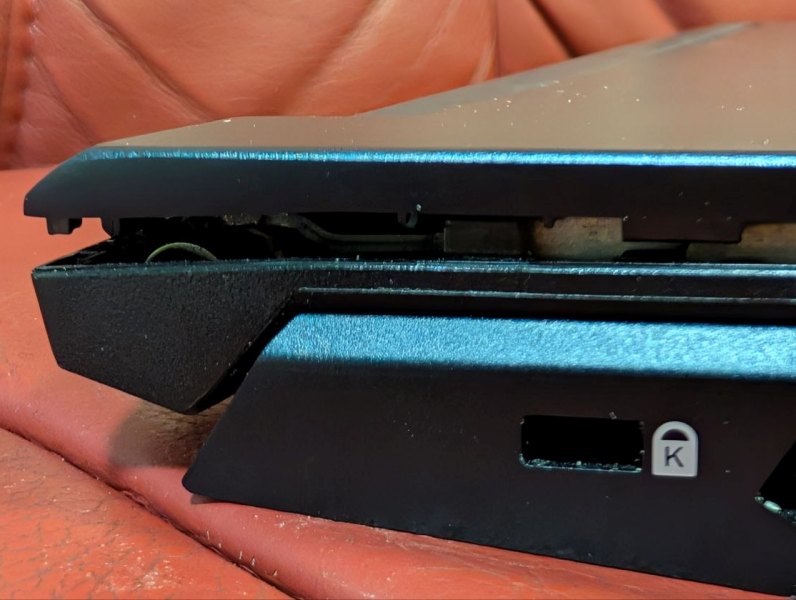

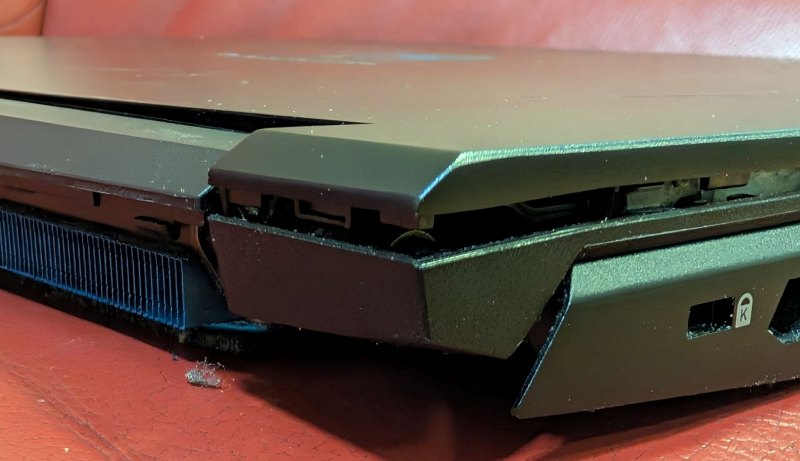

Але почнемо ми все ж з першопричини звернення у сервіс: на Acer Predator Helios 300 N18I3 зламався корпус, а саме - кришка екрана. Ось, як це виглядало на початку:

Що тут відбувається?

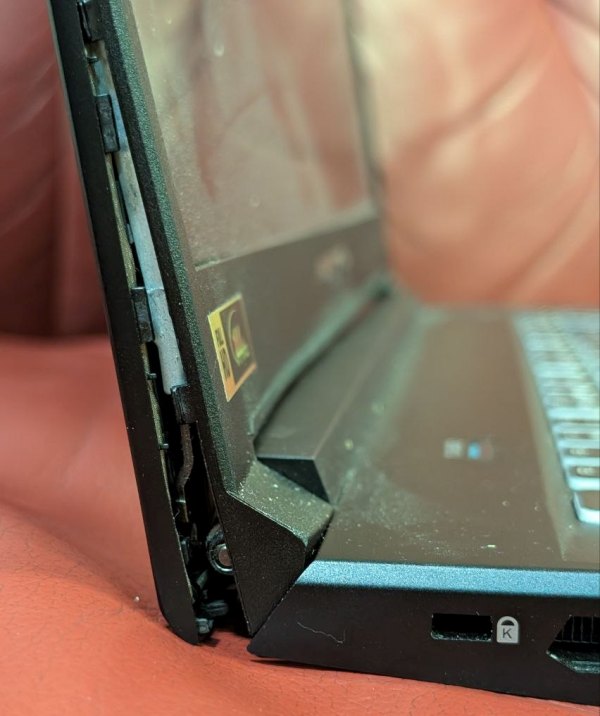

• при спробі відкрити чи закрити ноутбук, виникає шпарина між рамкою і кришкою,


• ліва петля потроху випирає назовні,


• чути хрускіт і тріск, шпарина щоразу збільшується.


Ми вже знаємо, звідки ростуть ноги, але далі розповімо вам детальніше про цю проблему та пояснимо, чому вона виникає взагалі.

Діагностика проблем корпусу ноутбука Acer Predator Helios 300

Наше завдання - розділити дві частини ноутбука на корпус екрану та корпус материнської плати, простіше - на верх і низ.

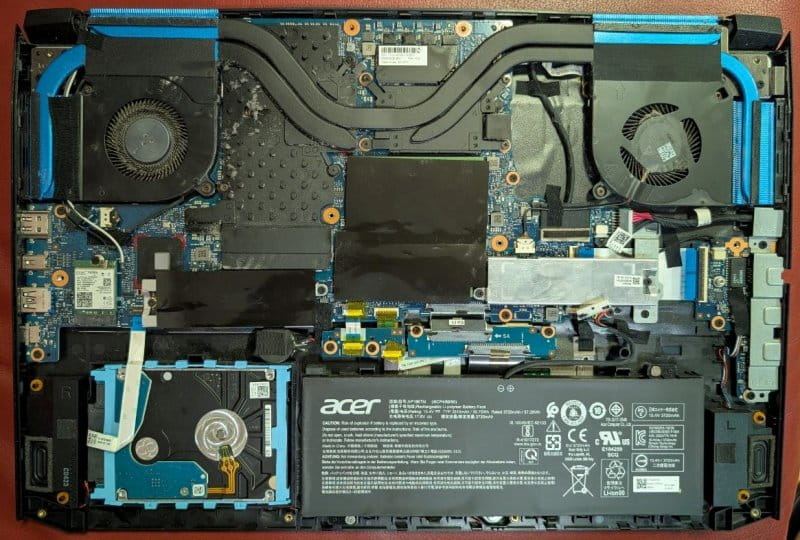

Почати слід зі зняття нижнього корпусу та знеструмлення плати. Для цього нам потрібно вийняти штекер батарейки з роз'єму на материнській платі.

Все, спокійно працюємо далі, без ризиків спровокувати коротке замикання при подальшому розбиранні ноутбука.

Трошки відійдемо від теми: звернули увагу на вентилятори - Acer треба буде почистити, пилюки у кулерах і навколо вже багато. Але про це пізніше.

Коли кришка відокремлена, знімаємо рамку матриці і дивимось, що там відбувається всередині. Зняли для вас коротеньке відео.

Отже, що тут?

Права петля сидить тихенько на місці, ліва - вирвалась на свободу разом з болтиками і втулками.

Ліва петля ще й зламана. Річ у тім, що вона і тримач екрану - це одне ціле.

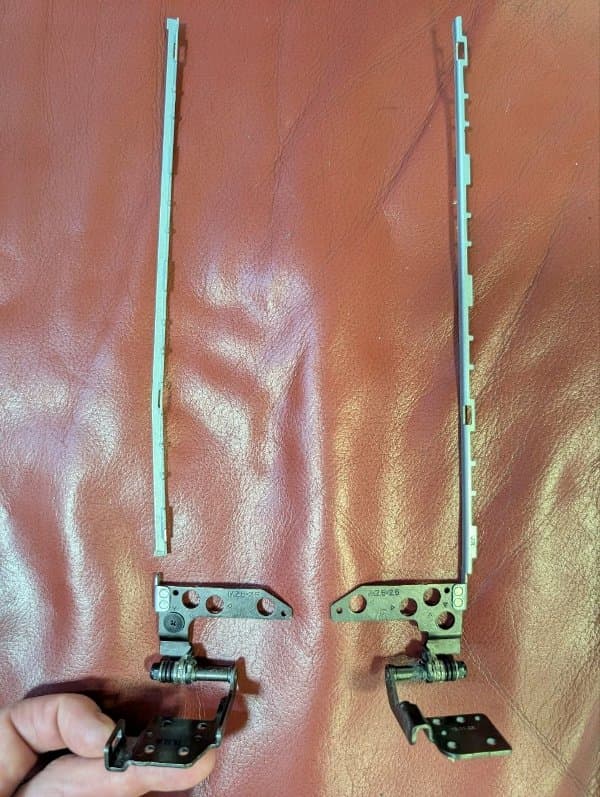

Ось, коротеньке відео та фото петель.

Роздивимось детальніше кріплення для болтів, що тримають петлю.

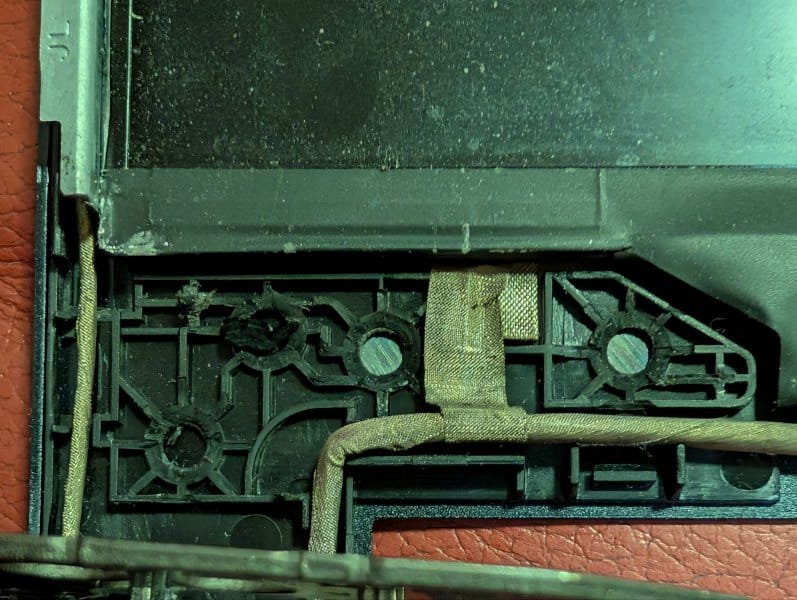

Ліва сторона: всі кріпильні бонки і втулки зруйновані.

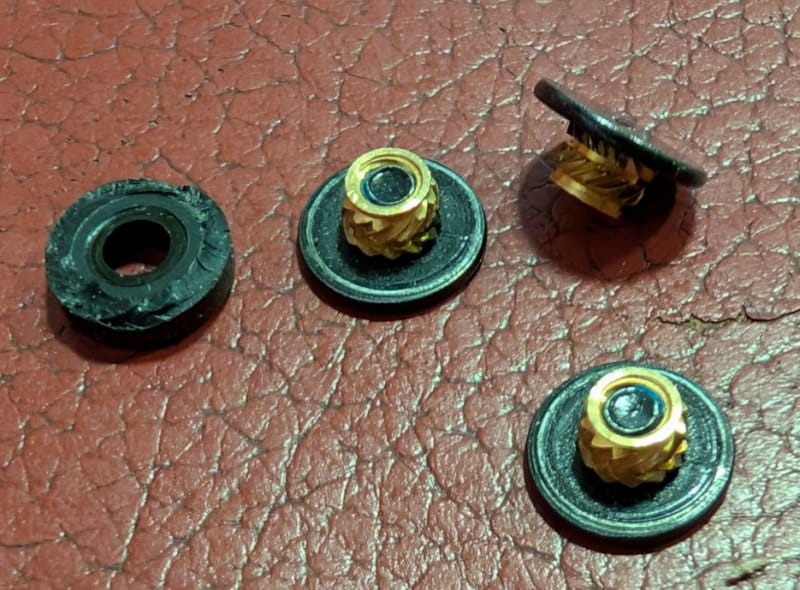

На фото нижче - залишки пластику та металеві втулки, які залишились на болтиках.

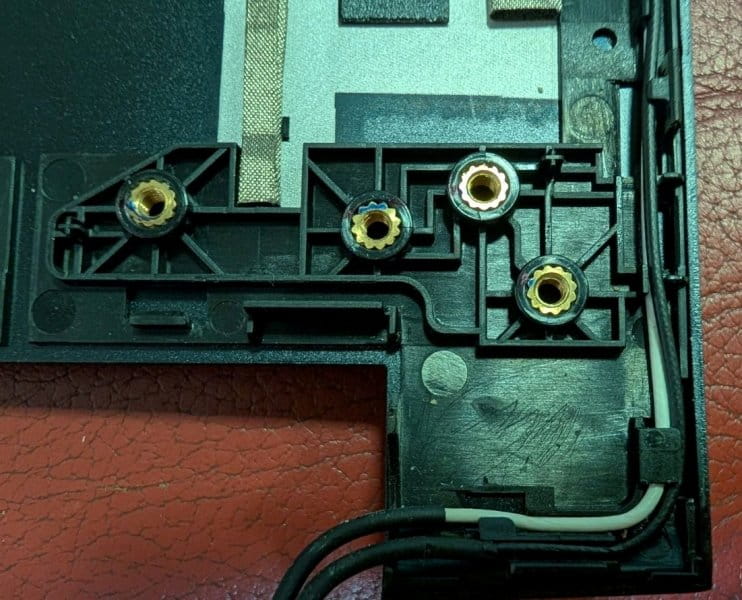

Права сторона. Здавалось би, все ціле.

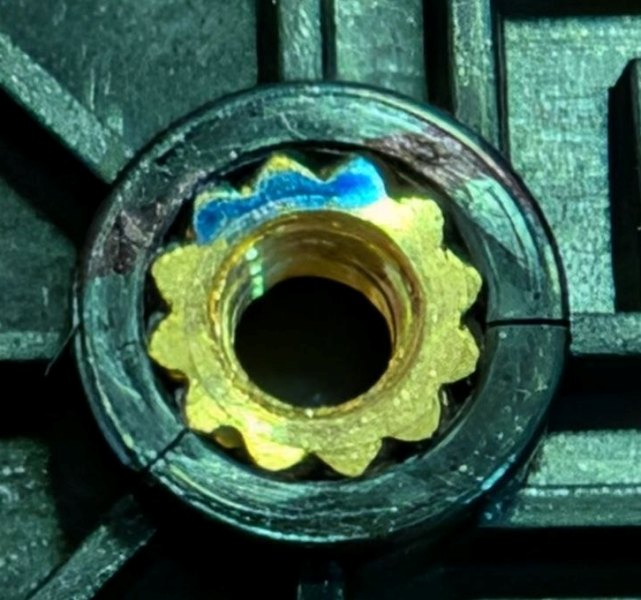

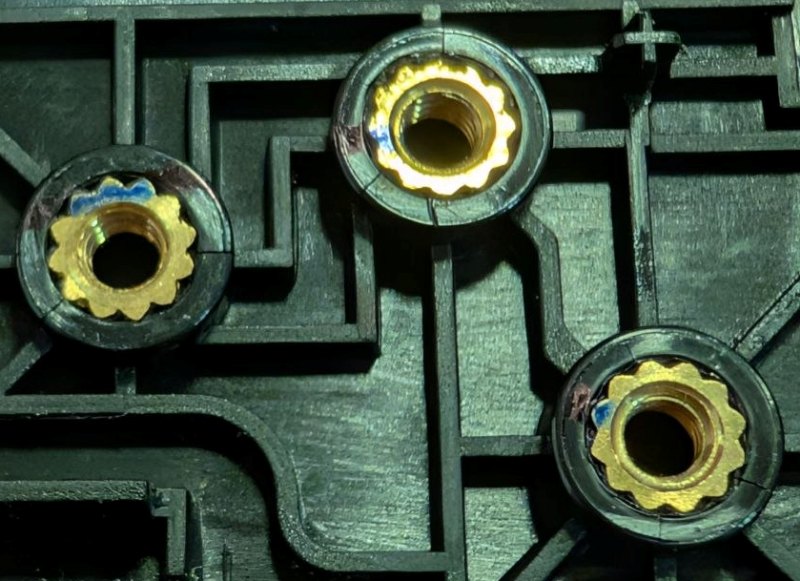

Але ніт! Завжди треба уважно придивлятися, бо на перший погляд кріплення на місці, але при детальному огляді, можна побачити, що на пластикових бонках вже наявні тріщини.

Це початок руйнування кріплень. Таке відбувалося і з лівого боку: спочатку кришиться пластик, потім втулка виривається разом з болтами. Наробили для вас фото для наочності.

Тут у вас цілком природно виникне питання - а що з цим можна зробити?

Ремонт корпусу кришки екрану Acer Predator Helios 300

Отже, варіанти відновлення ноутбука:

• заміна кришки матриці та петель. Цей варіант ми пропонуємо у випадках, коли є фізично відламані шматки пластику і сильно порушена геометрія корпусу.
• ремонт та реставрація кріпильних бонок та петель. Здебільшого, власники обирають цей варіант. І наш сьогоднішній випадок - не виключення.

Які плюси і мінуси кожного з варіантів?

1 варіант:

• заміна корпусних деталей коштує відчутно дорожче за реставрацію,


• деталі новенькі, гарні - естетика та функціонал пристрою відновлені,


• проблема, через яку виникла ситуація з корпусом залишається і з часом вона може повторитися. Про це пояснимо далі.


• виробник дає гарантію лише на петлі (3 місяці), на корпусні частини гарантія відсутня.

2 варіант:

• реставруються лише внутрішні кріплення та самі петлі, корпус залишається з усіма нажитими подряпинами.


• новостворені кріплення додатково посилюються з обох боків, це робить конструкцію міцнішою.


• ціна такого ремонту відчутно менша.


• даємо гарантію на всі ремонтні роботи з корпусом.

Тепер можемо поговорити про причину виникнення цієї несправності з корпусом:

• фізичний знос механізму петель. Вони з часом починають тугіше "ходити", чим створюють додатковий тиск на кріплення. Останні не витримують лихої долі і починають кришитися та виламуватися.
• Кріплення самі по собі не надто міцні і масивні, тому збільшення навантаження вони відчувають одразу. Тобто, проблема має конструктивний характер.
• Те, як ви відкриваєте і закриваєте ноутбук. Якщо триматися за центр кришки чи за обидва її кути, то зусилля на петлі буде розподілятися рівномірно. Як тільки ви беретесь за одну з сторін, усе зусилля переноситься на протилежну сторону. Вона першою і пошкоджується потім.

Тут може спрацювати щось одне, але зазвичай воно працює в одній команді: петлі з часом тугішають, звичка відкривати ноутбук за один із кутів, хирлявість самих кріплень під болти для петель.

Фізичне пошкодження цих вузлів у результаті падіння чи удару також ніхто не відміняв, та все ж левова частка усіх випадків ремонту припадає саме на три вищезазначені причини.

У випадку з Acer Predator Helios 300 N18I3 якраз маємо останнє - петлі, кріплення, режим експлуатації.

Так, про варіанти розповіли, з причинами розібралися, час братися до діла.

Що треба зробити для відновлення працездатності Acer?

• відновити розтрощені кріплення під болти для лівої петлі та посилити їх,
• посилити кріплення під праву петлю,
• відремонтувати та реставрувати петлі, щоб їх хід став м'якшим,
• важливо відрегулювати хід петель, щоб корпус екрану не падав і добре тримався при відкритті і закритті, але й щоб його хід не був надто тугим - це потрібно для того, щоб початкова ситуація не повторилася.
• зібрати та протестувати все.

На відео результат нашої роботи з ремонту корпусу ноутбука Acer Predator Helios 300 N18I3.

Функціонал повністю збережений, пристроєм можна спокійно користуватися.

Тепер перейдемо до теми чистки.

Профілактика системи охолодження Acer Predator Helios 300

Навіть поверхневий огляд цього Acer без зняття кулерів показав, що пристрій час чистити:

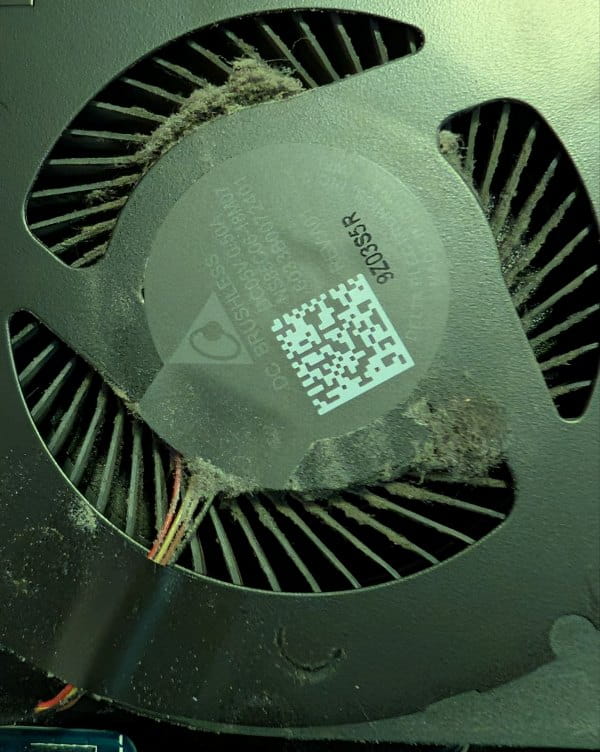

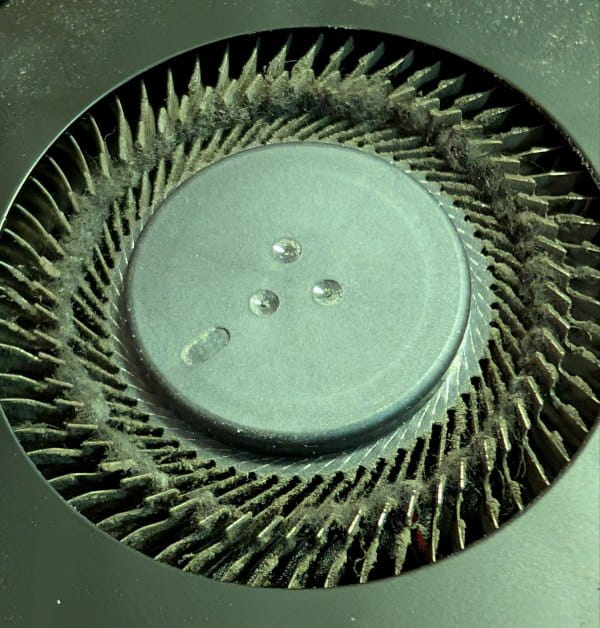

- у вентиляторах добре видно пилюку,

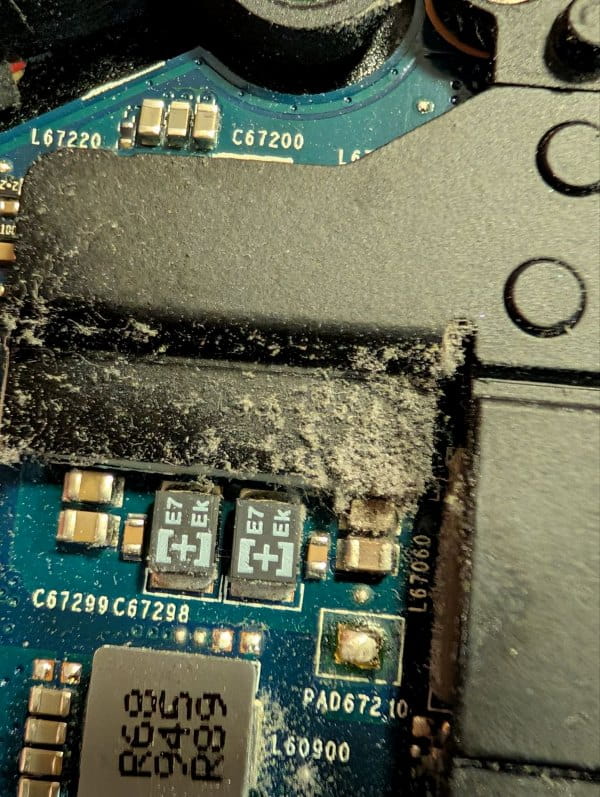

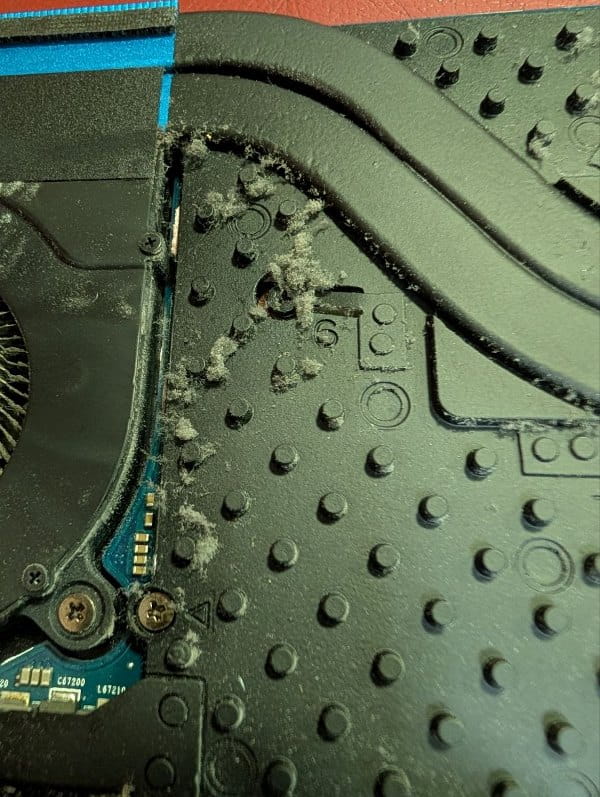

- пил можна побачити і на інших поверхнях пристрою.

А це ми ще не заглядали всередину, де зазвичай криється найцікавіше.

Власник зазначив, що у ноутбук ніхто не заглядав 3 роки. Вище ми вже згадували, що це дуже витривала лінійка. Річ у тім, що за 3 роки більшість сучасних потужних ноутбуків вже б померли від перегріву. Цей Predator продовжував працювати, попри стан системи охолодження. Тут розповімо детальніше.

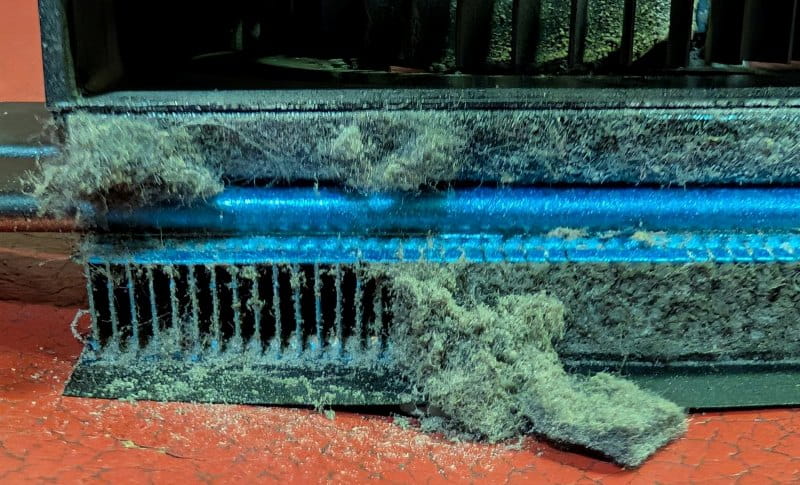

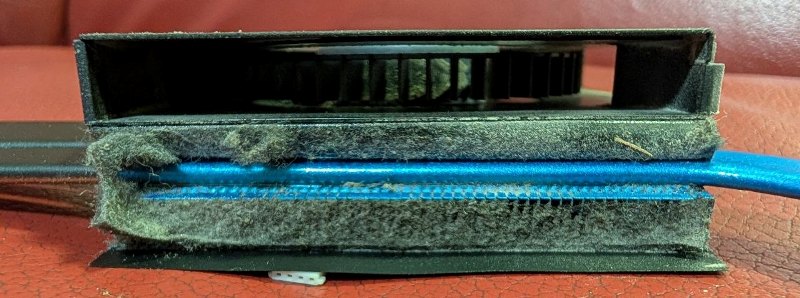

Отже, знімаємо термотрубку та вентилятори. Перше, що впало в око - радіаторні решітки. Одна решітка повністю перекрита пилом, в іншій ще залишалося відсотків 20 більш-менш вільного простору для виходу гарячого повітря назовні. Погляньте самі:

Для наочності ми прибрали частину бруду.

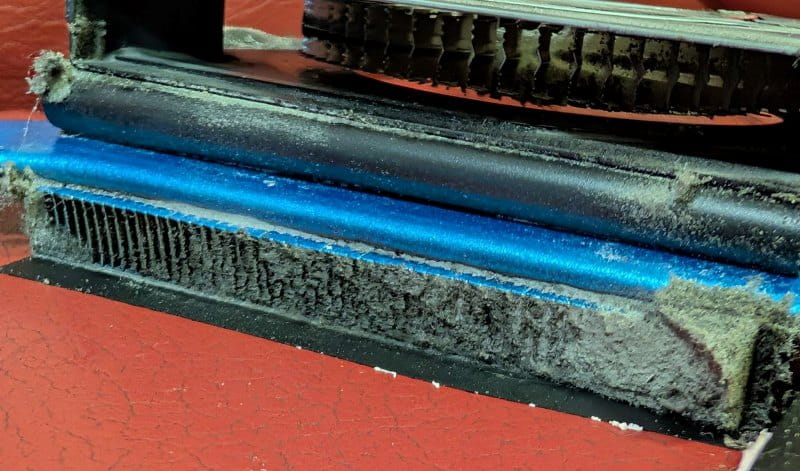

А це друга решітка.

Це критично для системи охолодження. Вихід повітря, м'яко кажучи, утруднено.


Подивимось тепер на стан термоінтерфейсів на чіпах, там картина не краща:

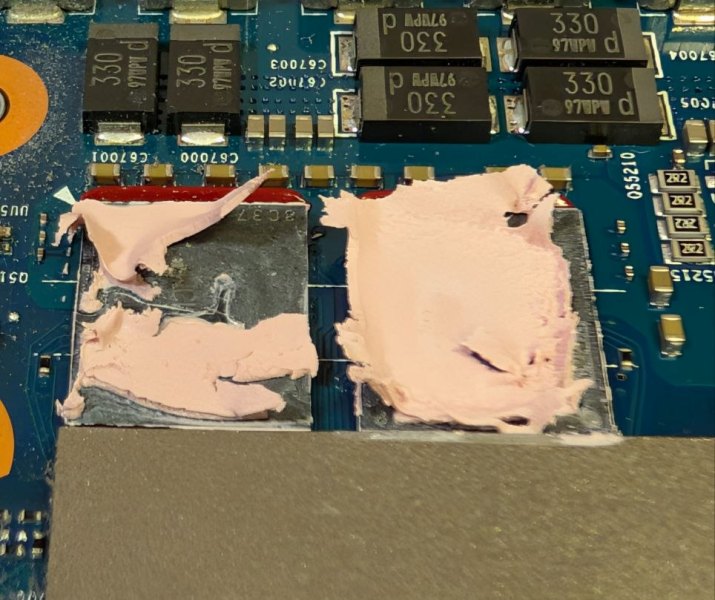

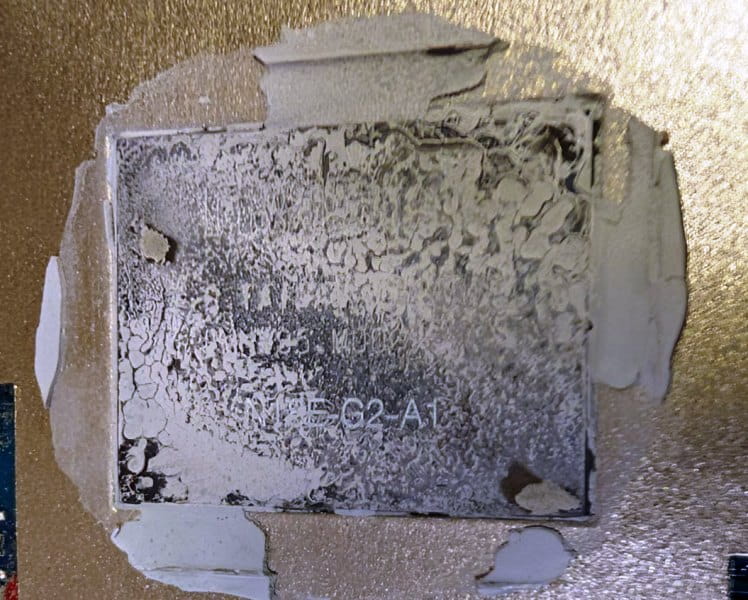

• Відеокарта та відеопам'ять: на відеочіпі термопаста висохла повністю, це означає, що тепло від кристалу мікросхеми дуже погано відводилось на трубку (це функція термопасти). На відеопам'яті рідка терморезинка вже також добряче підсохла та відходить шматками.

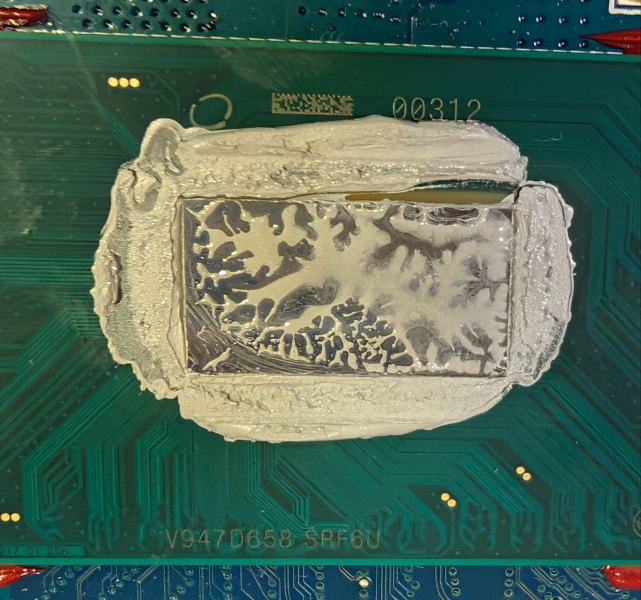

• Процесор: тут стан трошки кращий візуально, але згідно з температурними тестами, процесор показав тротлінг - це ознака того, що він вже перейшов межу критичних температур і увімкнув захисний механізм пониження своїх частот.

Всі термоінтерфейси потребують заміни.

Важливо підібрати матеріали, що відповідатимуть потужності пристрою. В іншому разі - буде перегрів навіть з новим термоінтерфейсом.

Саме тому, тестування ноутбука під максимальним навантаженням після чистки - обов'язковий етап профілактики. Так ми можемо оцінити ефективність роботи системи охолодження в цілому. Тільки після успішного проходження тестів, пристрій можна видавати.

Скільки часу знадобиться на чистку Acer Predator Helios 300 N18I3 в ua-service? Зазвичай, ви зможете забрати ноутбук вже за 1,5-2 години, або ж впродовж робочого дня у разі великої завантаженості сервісу. Здебільшого, апарат після чистки можна буде забрати у день прийому в сервісне обслуговування.

Додатково про чистку можна почитати також тут.

Підсумуємо.

Якщо у вас виникли проблеми з відкриттям і закриттям ноутбука або ж відчуваєте, що його вже час почистити - ми готові вам з цим допомогти.


Ви завжди можете розраховувати на попередню безкоштовну консультацію за можливими варіантами ремонту, їх вартістю (без діагностики озвучуємо орієнтовну ціну згідно з досвідом виконання таких робіт) та строками.

Ви завжди можете написати нам у месенджери, зателефонувати чи просто зайти до нас в сервіс на Подолі і розпитати про все наживо:).
