Проблеми та ремонт ноутбука Asus FX503VD

В цьому ноутбуці поєдналося одразу декілька проблем. Поки власник прямував до нас з пристроєм, що не вмикається, по дорозі він потрапив під дощ. При первинному огляді в сервісі була виявлена вода на корпусі і всередині. Погано, що затекло на акумулятор, який був підключений до плати. Тобто маємо залиття. Це №1
Першопричина візиту така: на ноутбуці працювали, він неочікувано вимкнувся і більше не увімкнувся. В цей момент до ноутбука була підключена зарядка. Проблема з материнською платою - це №2.
Коли ми демонтували сервісну кишку(нижній корпус), дощова вода - не єдине на що ми одразу звернули увагу. Система охолодження. Сказати, що вона була забруднена - не сказати нічого. У вентиляторах страшне й сумне. Зняли відео - так красивіше:).

Термопасту й терморезинки вже теж час замінити, вони втратили свої властивості. Що стосується супутніх скарг, то власник зазначив наступне: половина кнопок на клавіатурі давно не працює. Але наразі це не є основною проблемою. Ноутбук не вмикається, тому треба починати з діагностики материнської плати.

Результати діагностики ноутбука Asus FX503VD

Що виявила діагностика ноутбука Asus?
- коротке замикання на платі по низьковольтним напругам
- короткозамкнений ланцюг живлення процесора
- секторальні окиси по платі через залиття
- залиття додало проблем не тільки з платою, а й з клавіатурою (№3). Клавіатуру потрібно замінити, бо потрапляння води її добило: жодна кнопка тепер не працює. А оскільки вона є активним пристроєм(в неї інтегрована кнопка увімкнення), то без заміни на нову(чи робочу вживану), ноутбук не увімкнути. Для такого типу запчастини варіант підключити USB-клавіатуру не працює.

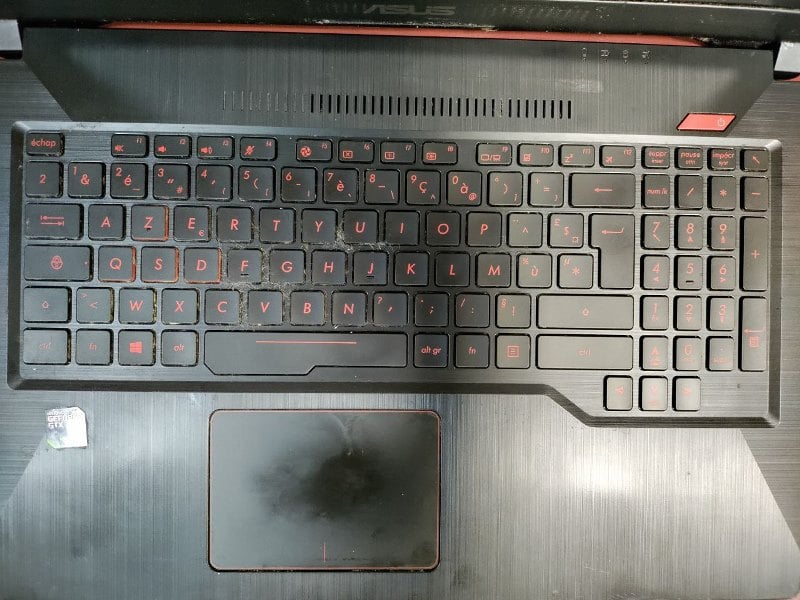

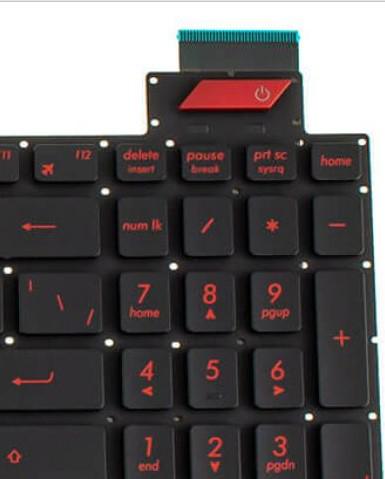

Кнопка увімкнення знаходиться на одній підложці з іншими кнопками. Якщо клавіатура замкнена й не працює, ви не зможете увімкнути ноутбук, просто настискаючи кнопку, вам доведеться, на жаль, її замінити. В пристроях, де кнопка сама по собі, у разі несправності клавіатури, ви можете на перший час просто підключити звичайну USB клавіатуру до ноутбука й продовжити роботу. Так виглядає ця область на клавіатурі Asus FX503.

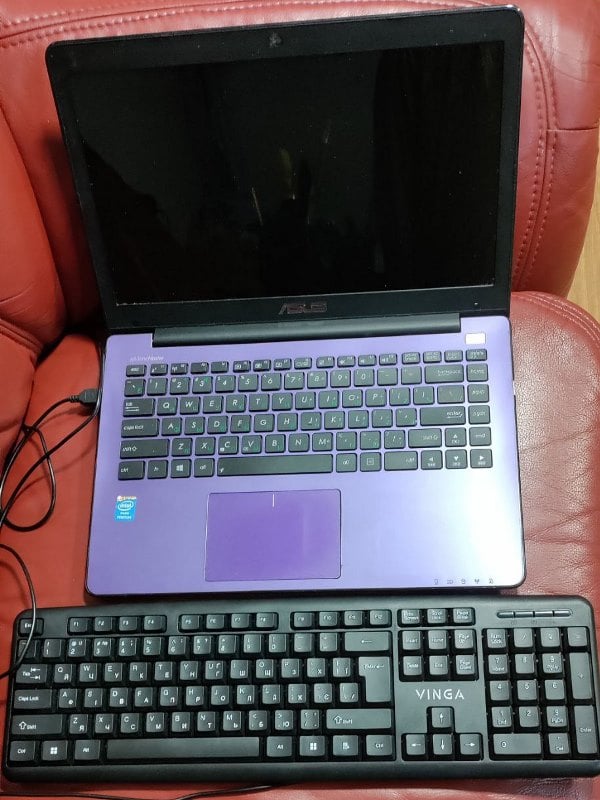

А такий варіант доступний для тих моделей ноутбуків, де кнопка заживлена окремо. Наприклад, на Asus X402.

За заміну ми розповімо в наступному розділі, але першочегрове завдання - відновити живлення на платі та прибрати окиси й короткозамкнені мікросхеми.
Плату врешті-решт ми відремонтували. Тепер можна приділити увагу заміні клавіатури.

Заміна клавіатури на ноутбуці Asus FX503VD

Вирішили виділити це окремим розділом, бо показати є що.
Клавіатуру на цьому ноутбуці можна замінити двома способами:
- разом з верхнім корпусом (топкейсом),
- випаяти з корпусу неробочу клавіатуру і запаяти нову. Так, ми не помилились, клавіатура припаяна до корпусу. Далі ми покажемо все на фото.
Топкейс разом з клавіатурою наразі(грудень 2023р.) коштує +/- 4000 грн (без урахування роботи).
Нова клавіатура + робота по її установці на грудень 2023 року стане в 2600-2700 грн (ціни ми завжди уточнюємо на момент звернення у сервіс).
Оскільки топкейс був в пристойному стані зовні і тачпад не постраждав після залиття, та й через меншу вартість ремонту, власник обрав варіант №2.
Зараз покажемо, що це за процес такий - заміна клавіатури на ноутбуці Asus FX503

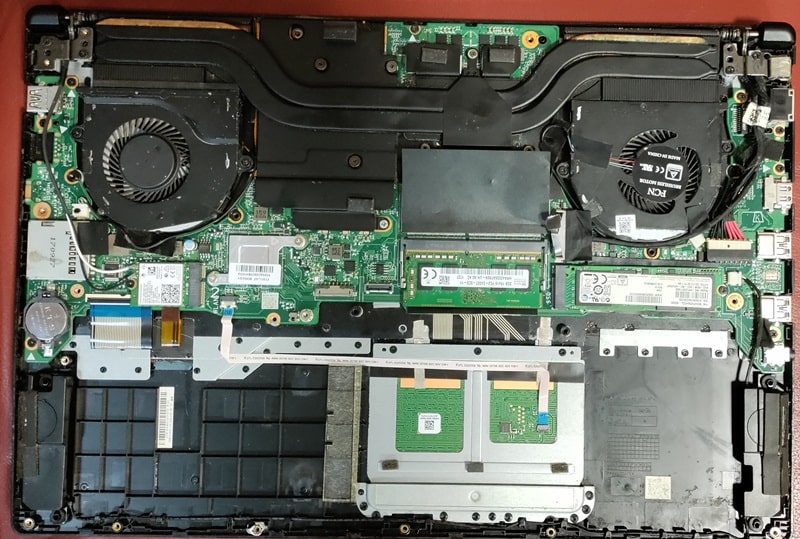

Почнемо. Доступ до клавіатурного блоку можна отримати тільки через демонтаж акумулятора, системи охолодження й плати.

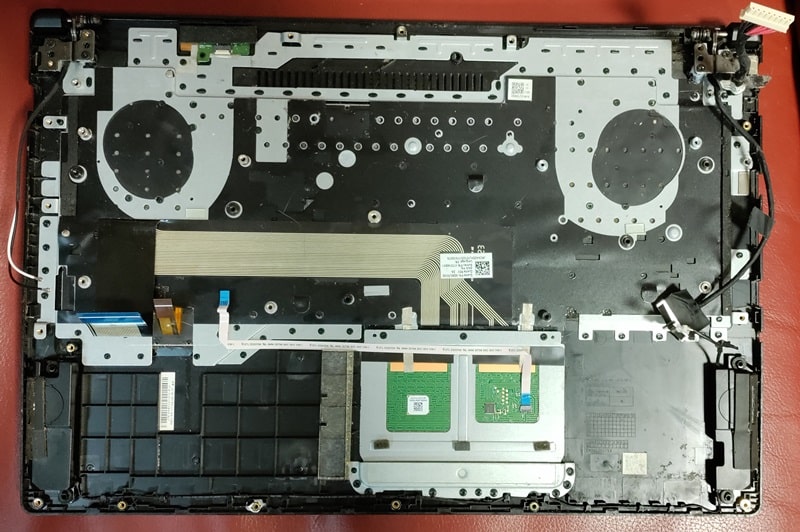

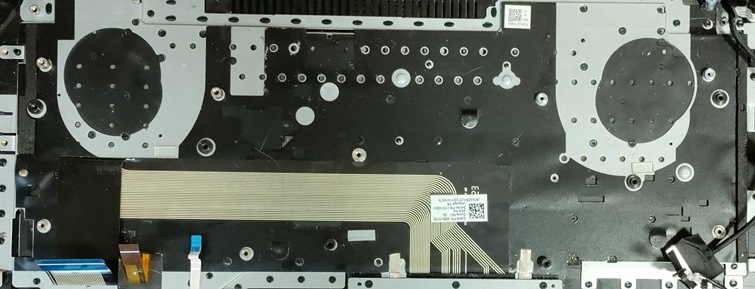

Знімаємо, тепер перед нами отака картина.

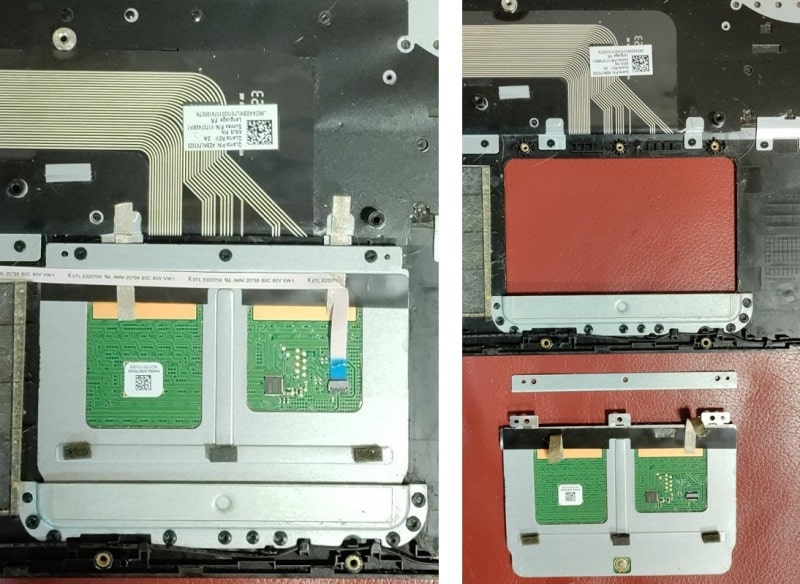

Цікава особливість цієї моделі: тачпад заважає зняти металеву пластину, під якою знаходиться клавіатура. Його треба демонтувати. Фото.


Наступний крок. Необхідно обережно відклеїти чорну ізоляційну плівку. Вона там для того, щоб металева пластина, яка знаходиться під нею, не торкалась материнської плати.

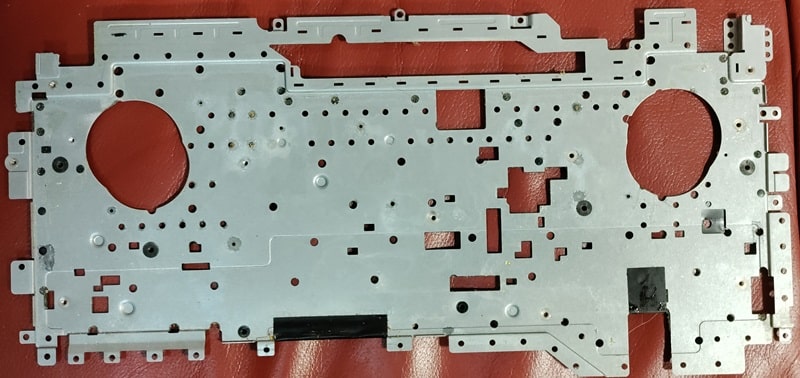

Далі - відпаюємо металеву пластину. Ось вона.

Клавіатура.

На відео можна детально все роздивитися.

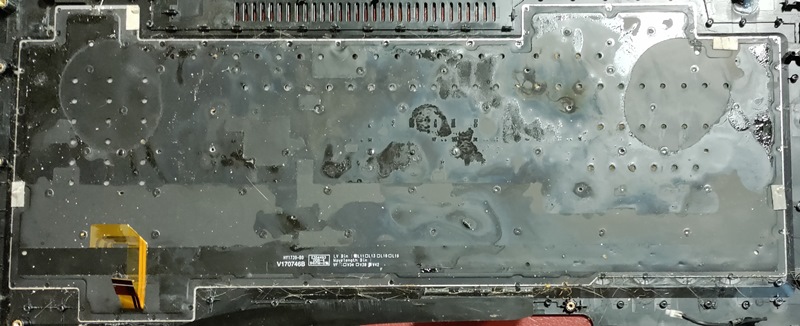

Чорна плівка - це підсвітка. Зверніть увагу, сліди залиття добре помітні. Тут сліди й старого і нового.

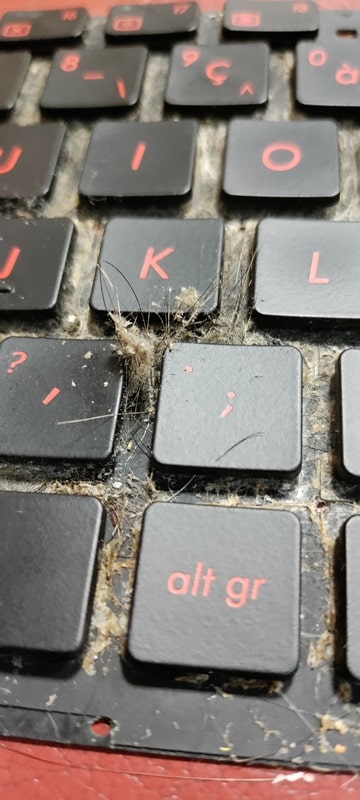

Останній етап - відпаюємо клавіатуру. Те, що ноутбук давно не чистили, добре помітно й по тому, що знаходиться під кнопками й навколо них.

І знову відео:). Їжу краще відкласти вбік.

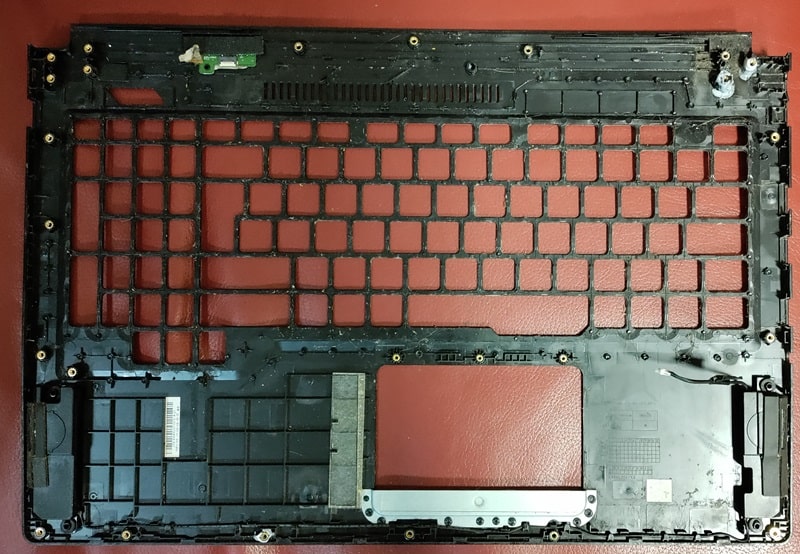

Підготовчі роботи завершено, топкейс готовий до установки нової клавіатури (точок припаювання біля 40).

Після того, як вона буде запаяна, повертаємо на місце металеву пластину, ізоляційну плівку, тачпад, материнську плату, систему охолодження. Потім збираємо ноутбук докупи. Тестуємо всю систему ще раз (температурні тести, тести плати, клавіатури, периферії - звук, тачпад, wi-fi а ін). Й можна видавати.
По строкам ремонт завершили за 3 дні. Загалом, на залиті ноутбуки ми й беремо 1-3 дні. Щоправда, строки можуть змінюватися, якщо доводиться чекати на доставку необхідних для ремонту деталей. Клавіатуру для цього ноутбука, наприклад, ми замовляли.
Ремонт залитих ноутбуків - завдання непросте й вимагає знань і кваліфікації майстра, не всі сервісні центри працюють з такими випадками. Ми ж спеціалізуємося на такому ремонті. Даємо гарантію на свою роботу. Додаткову інформацію про ремонт ноутбука після залиття можете прочитати тут, або в нашому Блозі, де ми розглядали таку ситуацію на прикладі інших ноутбуків.
