Несправності клавіатури на HP Omen 15

Нам до рук потрапив HP Omen 15 зі скаргами на клавіатуру. Симптоми несправності цієї деталі бувають різні. В попередній статті на цю ж тему, в ноутбуці Леново були фантомні натискання (друкуєш одне, клавіатура додруковує сама ще пару літер). В цьому HP просто перестали працювати декілька кнопок. Причиною несправності стали перебиті токопровідні доріжки. У даному випадку, це сталося від строку експлуатації пристрою. Нині виробники значно зменшили терміни гарантованої безпроблемної роботи. Тому навіть якщо ви не заливали клавіатуру, та й загалом поводитесь акуратно з технікою - це не вбереже вас від можливих поломок, скажімо, через рік експлуатації.
Для таких випадків передбачений варіант заміни клавіатури. Тут вона, як і в більшості сучасних ноутбуків, впаяна у верхній корпус.
Є два варіанти ремонту:
- заміна всієї верхньої плити HP Omen 15-DC1004ur, що стане в добру копієчку власнику апарату. Зате за умов наявності якихось пошкоджень корпусу, можна відновити естетичний вигляд.
 - заміна лише клавіатури. Тобто впаюванння у старий топкейс нової деталі. Цей варіант дешевший і рятує у випадках, коли верхній корпус недоступний до замовлення. Така заміна за рівнем складності є значно вищою, ніж заміна топкейсу. Далі ми покажемо чому.
 HP Omen 15-DC1004ur в принципі не є простим за конструкцією ноутбуком, тут купа дрібних деталей, додаткових платок, різних за діаметром і розміром болтів, які необхідно демонтувати для нашого нинішнього завдання. Апарат підвищеної складності - зазвичай говорять про такі ноутбуки.



Як проходить заміна клавіатури на HP Omen 15

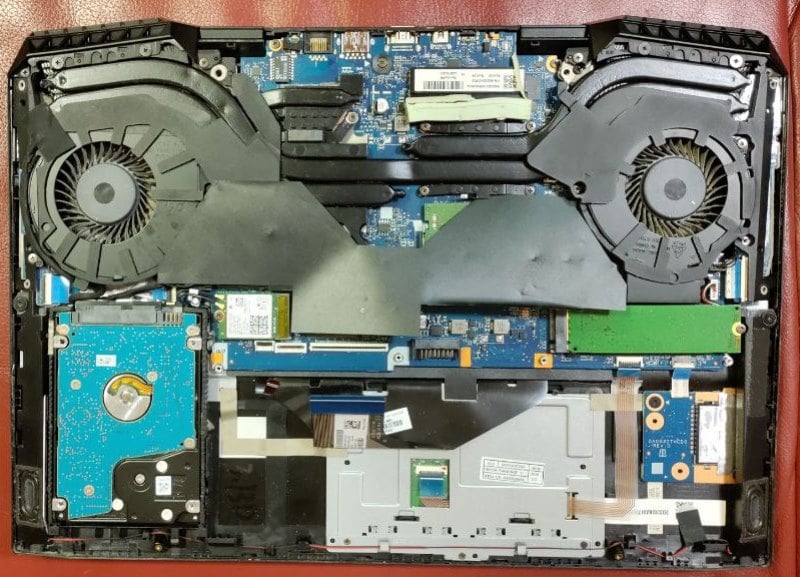

  Для початку знімаємо нижній корпус і акумулятор.

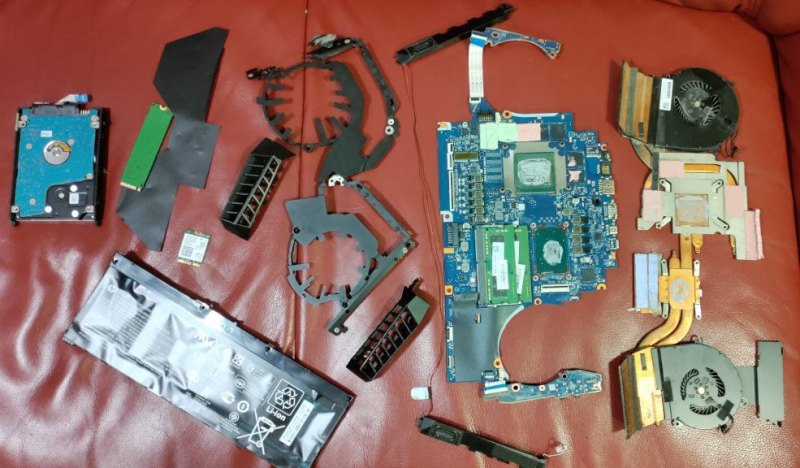

  Далі нам необхідно демонтувати материнську плату і всю периферію. Частина відображена на фото нижче.

  Що цікаво, виробником передбачений повний демонтаж системи охолодження(вентилятори, термотрубка) для доступу до клавіатури. Іншими словами - ви не дістанетесь до неї, поки не знімете усе з материнської плати, і майже все, що кріпиться до топкейсу.

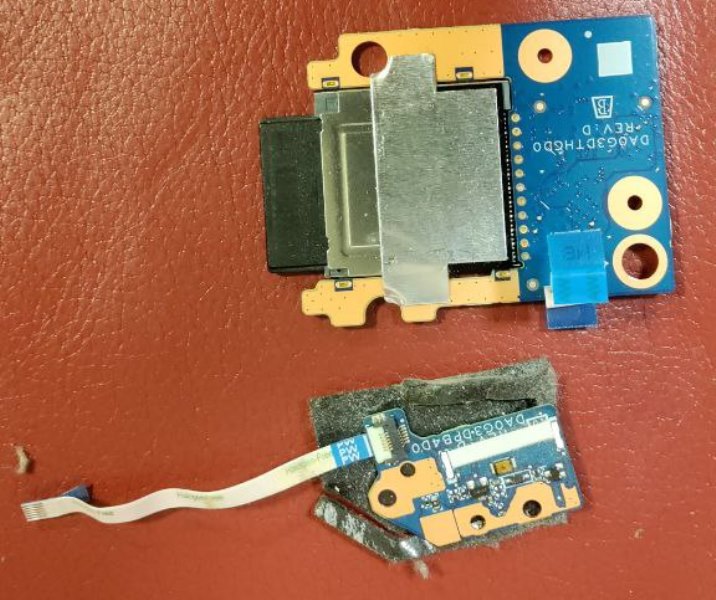

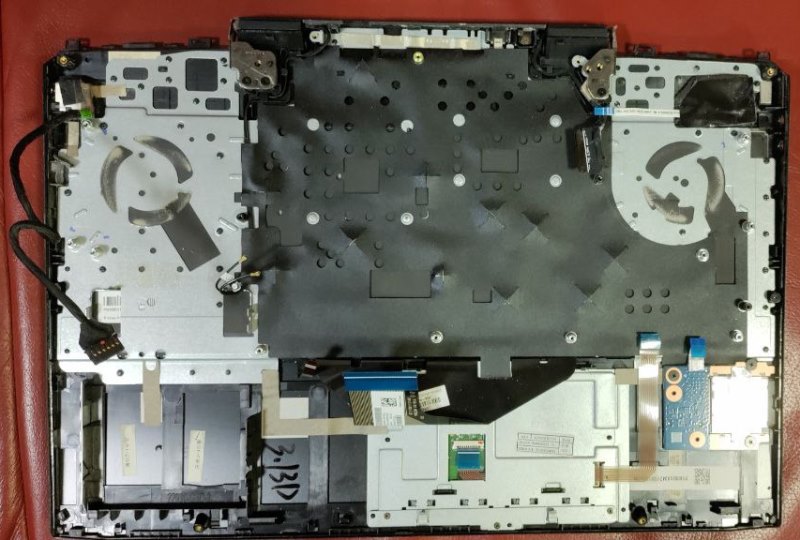

  Після того, як будуть зняті останні додаткові платки(на фото нижче) і корпус екрану, топкейс виглядатиме ось так.

  На нашому шляху наразі знаходяться такі запчастини:
  - ізоляційна плівка
  - металева пластина.
  - неробоча клавіатура.
  Тож, продовжуємо роботу.

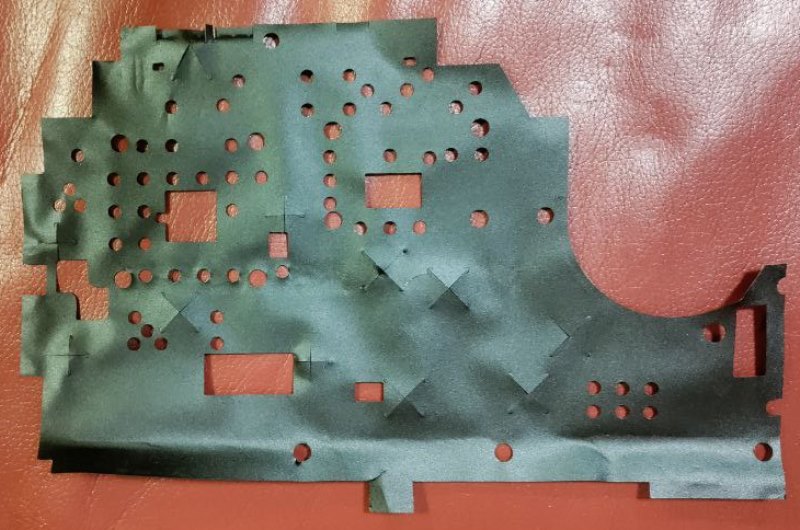

 Важливо акуратно зняти плівку, не пошкодити її. Вона виконує роль ізоляції, щоб метал не торкався материнської плати і не сталося короткого замикання. Зняли.

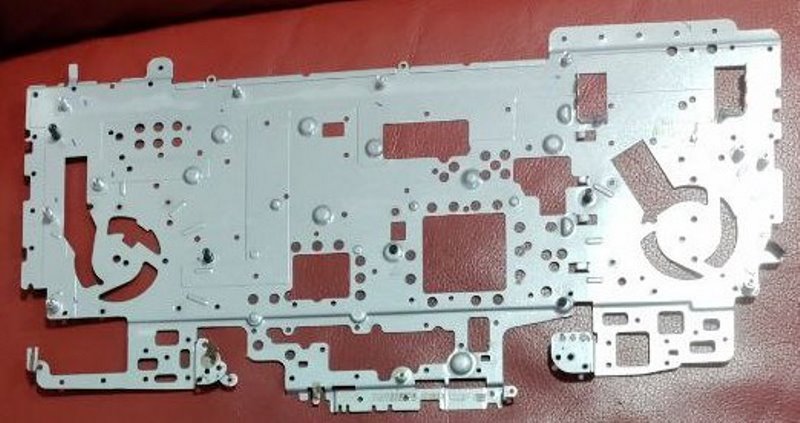

 Тепер потрібно відпаяти металеву пластину. Вона зміцнює конструкцію і не дає топкейсу та клавіатурі, які зроблені дуже тонкими, деформуватися в процесі натисканння клавіш.
 Ось вона.

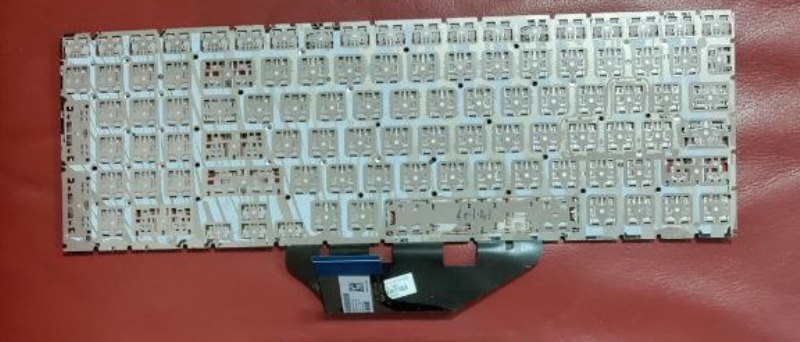

 Наступний крок - відпаюємо клавіатуру.

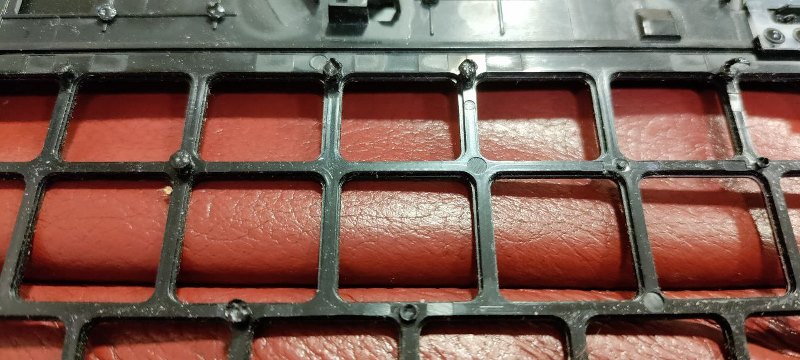

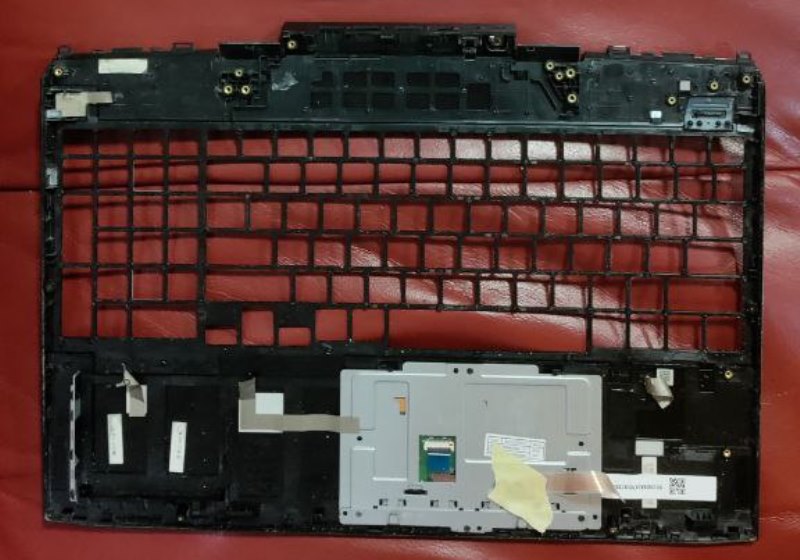

Тут важливо зберегти паяльні точки, щоб до них можна було прикріпити нову клавіатуру. Нижче ви можете побачити, як виглядає "голий" верхній корпус HP Omen 15-dc1004ur, та вищезгадані кріпильні точки.

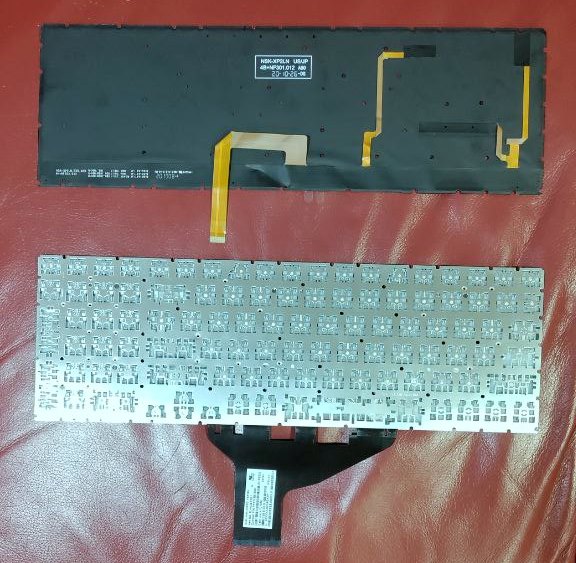

 А це нова клавіатура та модуль підсвітки RGB.

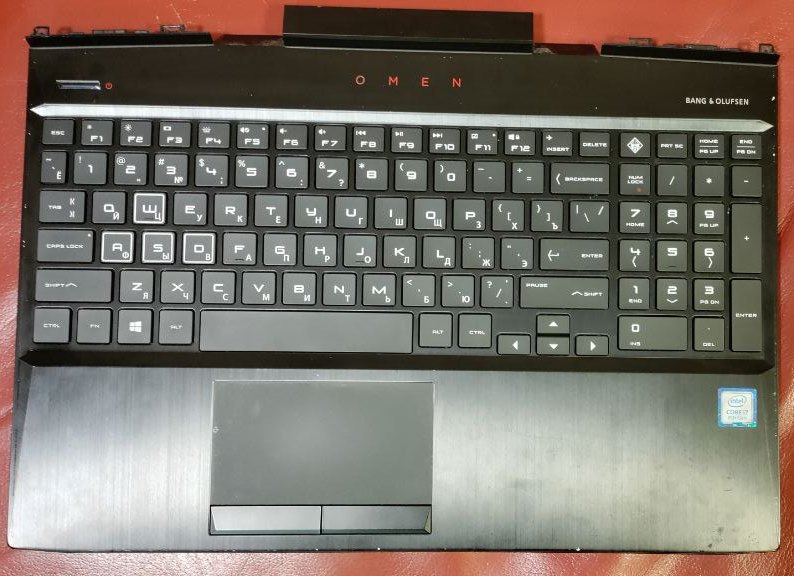

 Час запаювати клавіатуру і повертати(а деякі впаювати) на місце всі інші деталі: металева пластина, ізоляція, материнська плата, система охолодження й т.д.

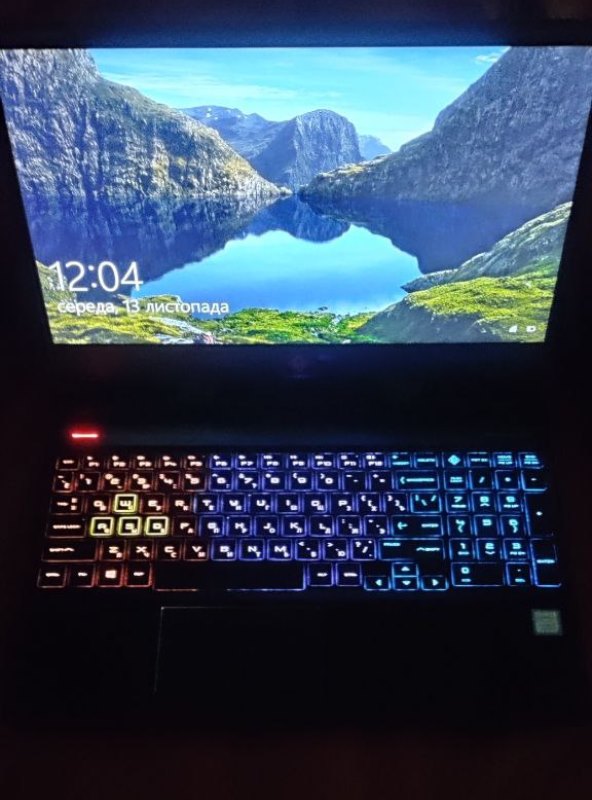

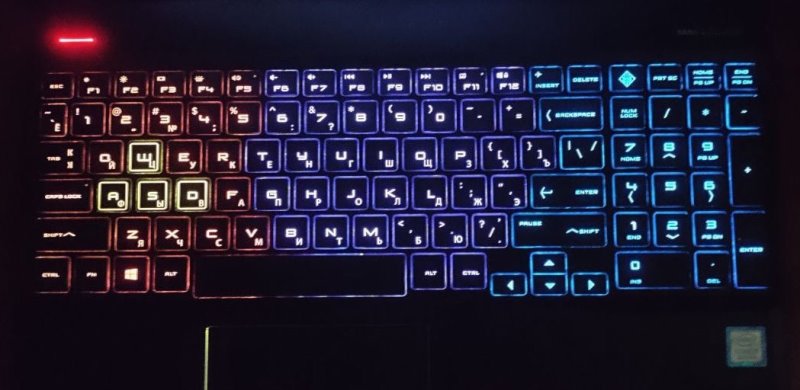

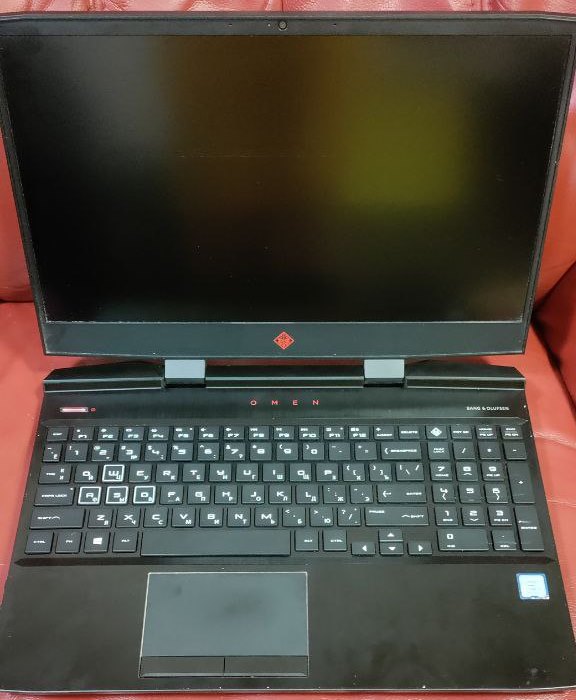

 Результат нашої роботи нижче на фото.

 Зауважимо ще одну важливу деталь. Виявилось, що в HP Omen 15-DC1004ur з заводу йшла клавіатура з червоними літерами і червоною монопідсвіткою. Вона на 1500 з гаком гривень дорожча, ніж варіант з білими літерами і різнокольоровою підсвіткою RGB (станом на листопад 2024р). Тому власник вирішив, що некритично буде встановити деталь з білими літерами. Як на наш смак, вийшло дуже непогано. Але остаточне рішення завжди приймає власник, ми лише пропонуємо варіанти.

 Скільки часу знадобилося для ремонту HP Omen 15-DC1004ur? У даному випадку ми замовляли клавіатуру, тому ремонт був завершений на наступний день після здачі пристрою в сервіс. За умови наявності клавіатури, така робота виконується впродовж декількох годин (якщо відсутні супутні скарги, наприклад, не працює гніздо зарядки, виламаний USB роз'єм та будь-які інші несправності).
 Ціну ремонту ми уточнюємо на момент звернення у сервіс, через постійну зміну вартості комплектуючих.
 Якщо у вас є запитання по ремонту HP Omen 15-DC1004ur або ж ноутбука цієї лінійки, зателефонуйте, напишіть або ж заходьте до нас у сервіс на безкоштовну консультацію.
