Відновлення ноутбука Asus серії VivoBook після залиття

Сьогодні у нас цікавий випадок. Річ у тім, що власник Asus VivoBook 15 X1502 прийшов до нас зі скаргою на те, що ноутбук перестав заряджатися і тому більше не вмикається.


Зазвичай, у таких випадках, підозра падає на декілька деталей:

• акумуляторна батарея,


• гніздо зарядки,


• блок живлення (на ньому також може вийти з ладу дві його частини - трансформатор або шнурок зі штекером),


• шим-контролер заряду АКБ,


• проблеми з роз'ємом для підключення акумулятора на платі (наприклад, їх часто виривають, про такий ремонт можете глянути у цій статті)


 А також, серед причин виходу з ладу можна зазначити і залиття та коротке замикання, яке слідує за ним.

 У нашому випадку спрацював останній варіант - потрапляння рідини всередину. Далі розповімо детальніше.

 Зауважимо одну цікаву деталь: ще під час прийому ноутбука в ремонт, ми відчули характерний запах горілого текстоліту (матеріалу, з якого зроблена материнська плата). Його ні з чим не сплутаєш. А це означає, що ремонт буде нелегким.


Діагностика залитого ноутбука Asus


 Що ж, почнімо діагностику цього ноутбука: розберемо його.

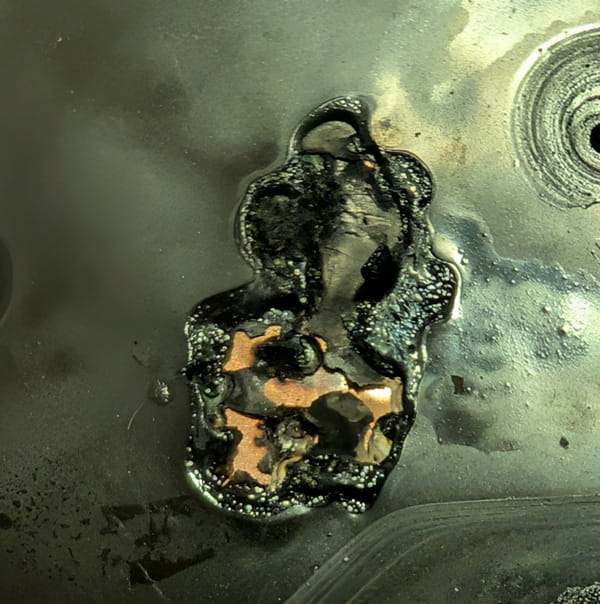

 Без зайвих прелюдій: джерело запаху - величенький прогар на материнській платі. Це перше, що впало в око, коли ми відкрили ноутбук. Ось фото:


 Прогар знаходиться під ізоляційною плівкою, тому будемо акуратно знімати її та оглядати все далі.

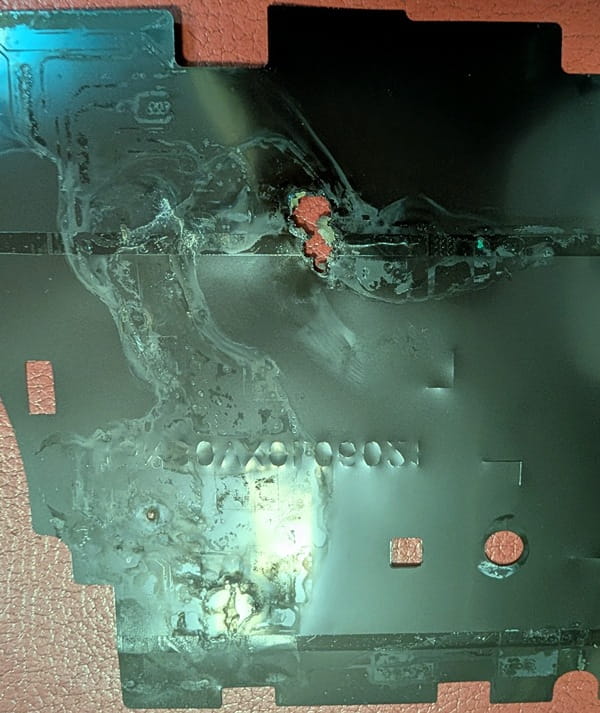

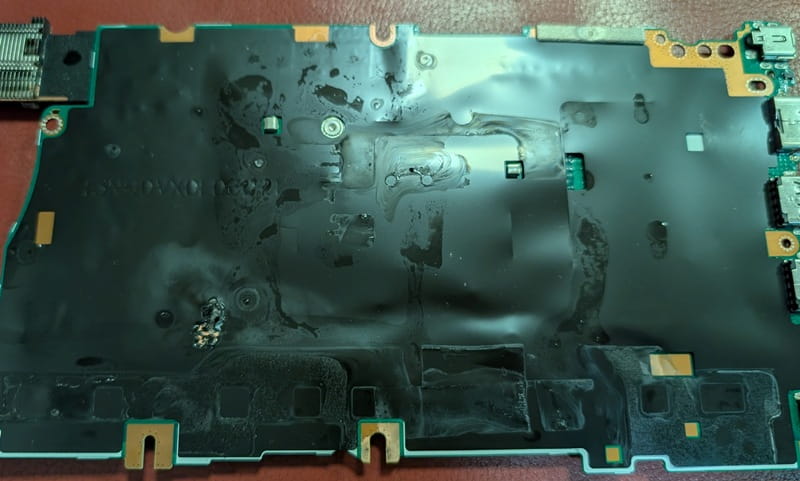

До речі, на плівці добре видно патьоки від рідини.

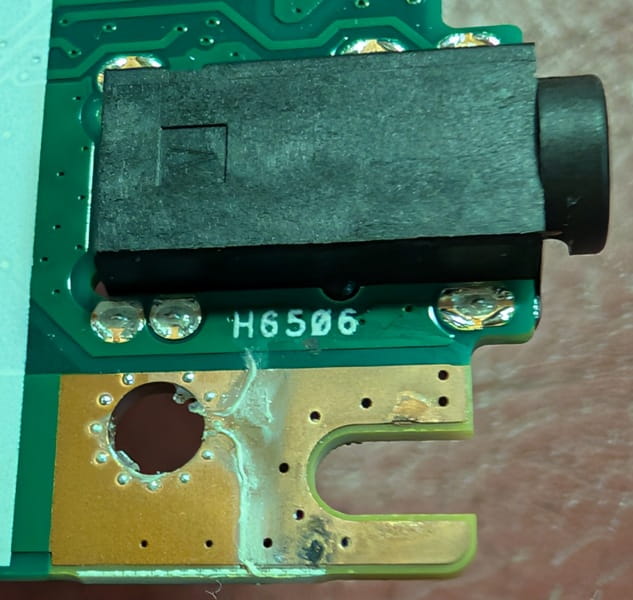

З того, що також було видно одразу - сліди окису біля гнізда зарядки, на динаміках, біля тачпаду.

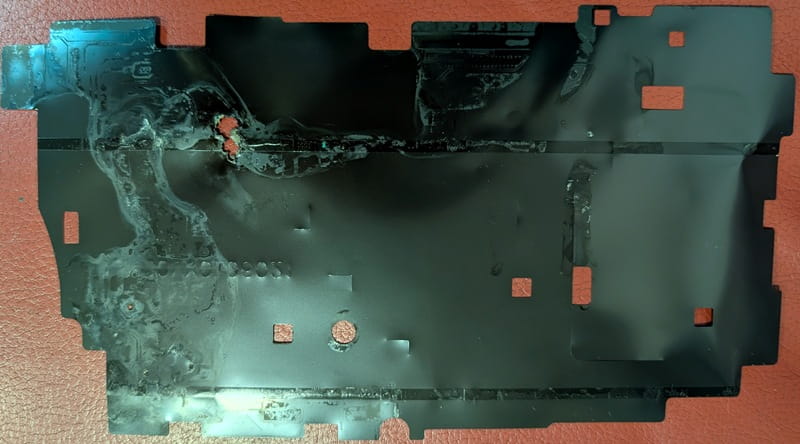

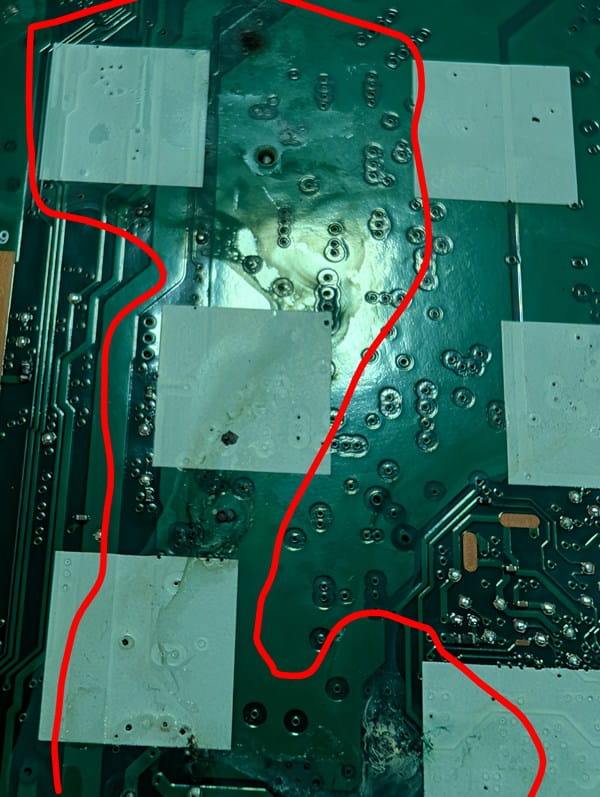

Плівка демонтована, по ній добре видно, як і куди розтікалася рідина, а також дірки в місцях, де були прогари плати. Їх, як виявилось було декілька.

Поглянемо, як це виглядає на материнській платі.

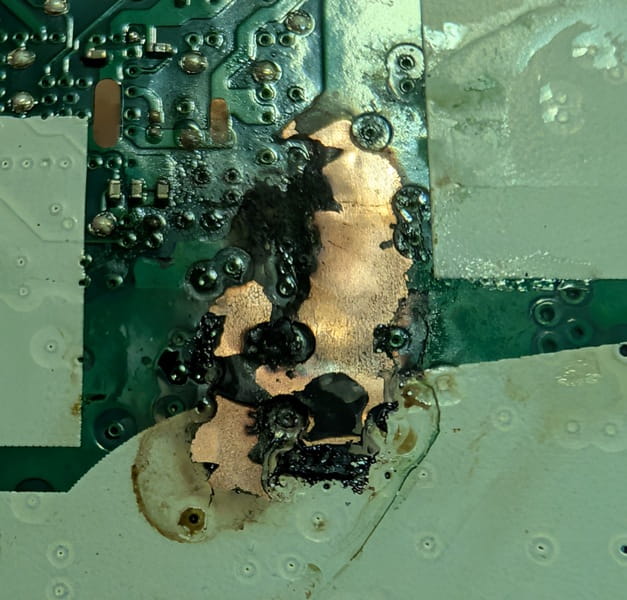

На фото - найбільший і найнебезпечніший прогар, що утворився з іншого боку плати під процесором. Доведеться не тільки міняти згорілі і короткозамкнені мікросхеми, а й відновлювати шари плати - кропітка робота під мікроскопом.


Шкварчало воно добре, погляньте самі:

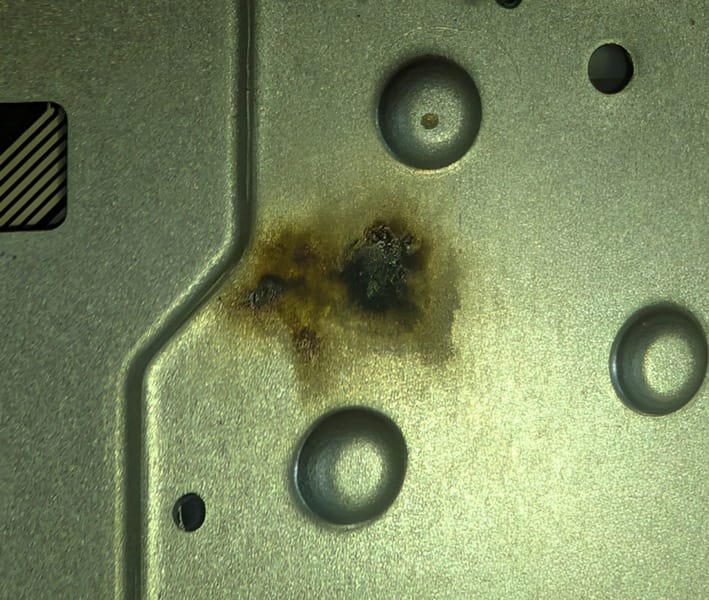

 А ось, який слід це залишило на металевій пластині під клавіатурою:

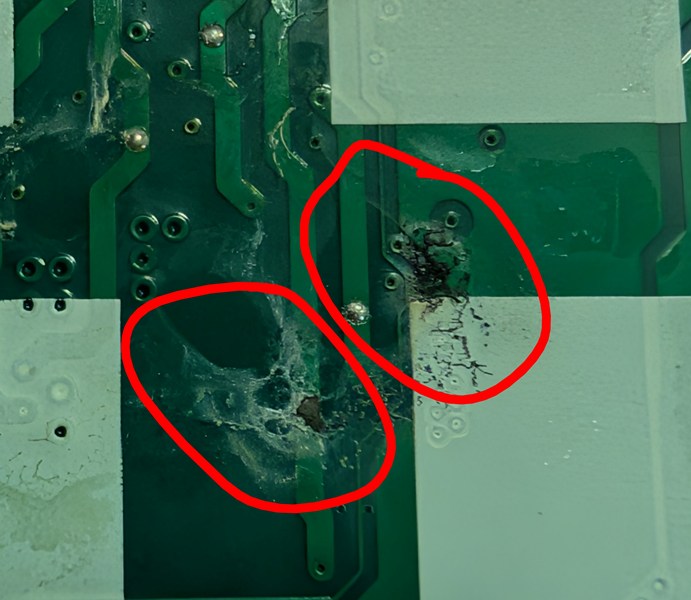

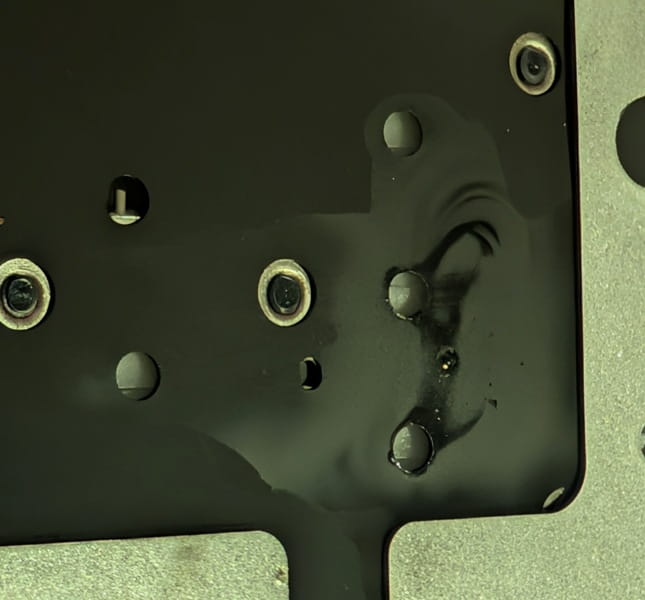

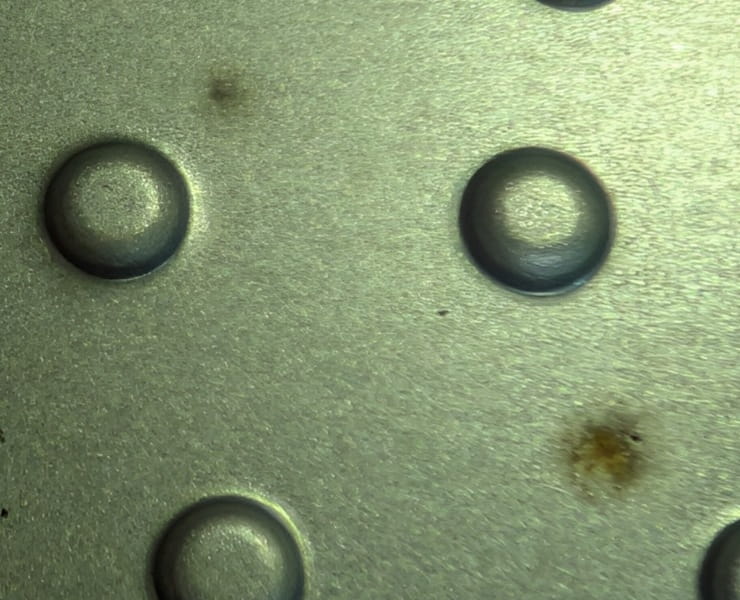

Менші за масштабами прогари також залишили сліди на ній.

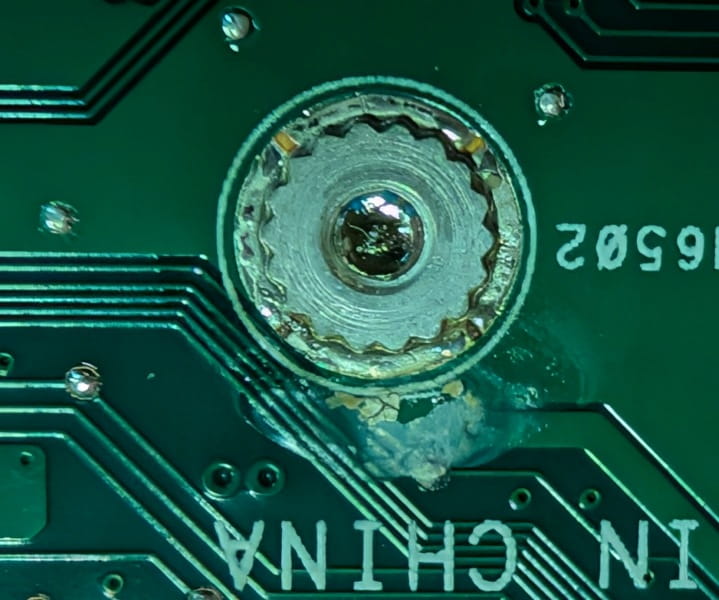

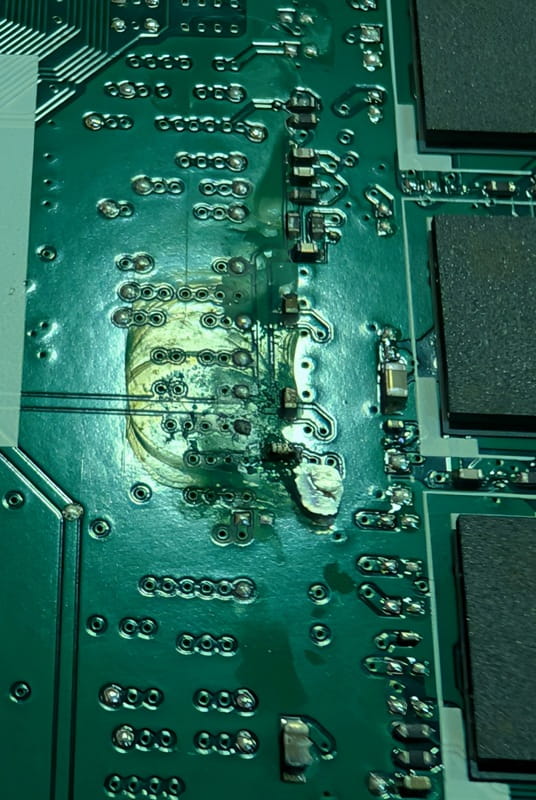

На платі інші видимі сліди пошкодження окисами виглядали ось так:


Що у підсумку по діагностиці Asus VivoBook 15 X1502?


•   прогари у шарах материнської плати,


•   коротке замикання у лініях живлення 19V,


•   коротке замикання у низьковольтних лініях живлення,


•   несправне гніздо зарядки.


•   не працює плата тачпаду.


 Що потрібно зробити для відновлення роботи ноутбука?


•    прибрати звідусіль окиси,


•    відновити шари плат та стурмопровідні доріжки.


•    замінити короткозамкнені елементи на нові,


•    замінити гніздо живлення,


•    замінити тачпад.

  Список наче й невеликий, але роботи насправді немало. Й багато що виконується під мікроскопом.


Також варто зазначити, що ремонт залитих ноутбуків - один з найскладніших, адже потрібно не тільки механічно видалити окислені сектори й замінити видимі згорілі елементи, а й виявити коротке замикання в елементах, що зовні не постраждали.

Для цього потрібне знання роботи мікроелектроніки та розуміння схемотехніки. Ми маємо такий досвід і ремонтуємо залиті ноутбуки з 2008 року. Не все і не завжди вдається відновити (ще й не все економічно доцільно відновлювати), але маємо високий відсоток успішних ремонтів.

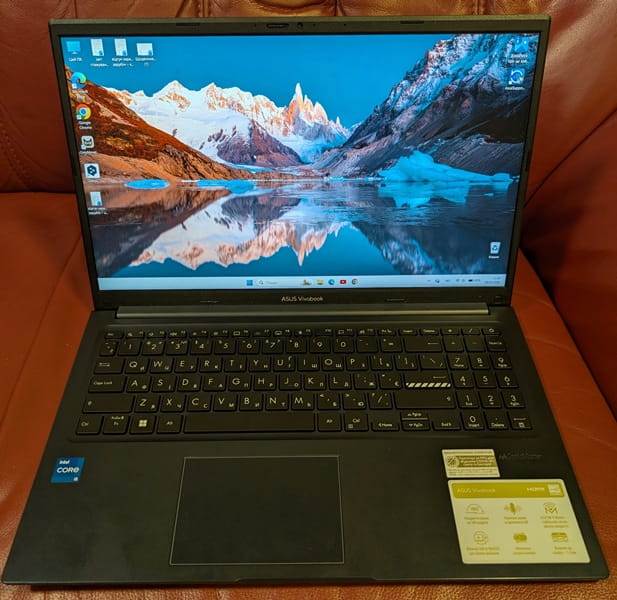

Цей Asus VivoBook 15 X1502 вдалося відремонтувати.


Ноутбук працює, можемо видавати.
