Ремонт ноутбука Asus серії ZenBook 14 з проблемою клавіатури

Asus цієї серії вже неодноразово потрапляли до нас з різними запитами і несправностями: від чистки системи охолодження до ремонту після залиття.

Цей ноутбук потрапив до нас зі скаргами на те, що перестали працювати кілька кнопок на клавіатурі.

Причин, через що це сталося, може бути декілька:

•   зношення механізмів кнопки (мікроліфт, сигнальний "сосок", кріпильні гачки та ін.),
•   залиття клавіатури (пошкоджуються сигнальні доріжки),
•   фізичне пошкодження (наприклад, часто під час спроб почистити клавіатуру, користувачі виривають кнопки).


У нашому випадку клавіатура постраждала через потрапляння невеликої кількості рідини на кнопки - це спровокувало пошкодження струмопровідних доріжок на клавіатурі, через що кнопки вже не могли передавати сигнал під час натискання.

Що робити?

Міняти клавіатуру.

Є, звичайно, ще варіант - відновити ці доріжки, але така послуга пропонується вкрай рідко через свою економічну недоцільність. Дешевше і швидше замінити клавіатуру. Про ремонт, де ми відновлювали доріжки на клавіатурі, можете прочитати тут, якщо цікаво.

Там на користь відновлення зіграло декілька чинників:

• відсутність деталі в Україні,
• необхідність термінового відновлення ноутбука,
• вартість клавіатури під замовлення з-за кордону.

Які є варіанти заміни клавіатури на ноутбуці Asus ZenBook 14 UX3204V?

• Варіант 1: заміна усієї плити (топкейс разом з клавіатурою).
• Варіант 2: заміна тільки клавіатури.

Перший варіант відчутно дорожчий, бо ви купуєте дві деталі корпусу - топкейс і клавіатуру + робота з монтажу. З плюсів - все нове і гарне, без слідів експлуатації.

Другий варіант дешевший, тому що ви платите за клавіатуру та роботу з її установки.

Оскільки власник обрав другий варіант, далі ми в деталях покажемо, як відбувається заміна клавіатури на ноутбуці Asus ZenBook 14 UX3204V.

Заміна клавіатури на Asus ZenBook 14.

Існує два способи заміни клавіатури:

 - коли клавіатура припаяна до топкейсу. Це дуже кропітка робота, у майстра мають рости руки з плечей. Ось чому: важливо акуратно випаяти деталь і при цьому зберегти всі точки припаювання на корпусі, температурного режиму паяння теж необхідно чітко дотримуватися - інакше ви легко пошкодите пластик топкейсу. У нашому блозі багато статей про такі ремонти, для прикладу, якщо  вам цікаво, можете почитати про таку заміну в цій статті.

 - коли клавіатура кріпиться до корпусу на гвинтики. На багато гвинтиків, дуже дрібних гвинтиків. Це наш варіант цього разу. (Приклад такого ремонту також можете глянути тут.)

Нам потрібно зняти кришку екрана та відділити топкейс, з яким і продовжимо працювати. З нього демонтуємо усі деталі, які заважають дістатися безпосередньо до клавіатури.

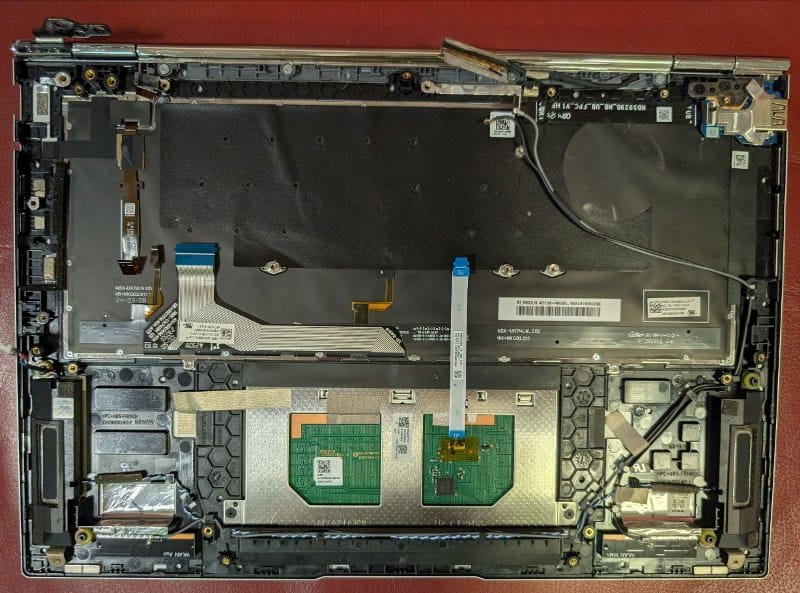

Ось і топкейс.

Чорна плівка - це модуль підсвічування клавіатури. Знімаємо її.

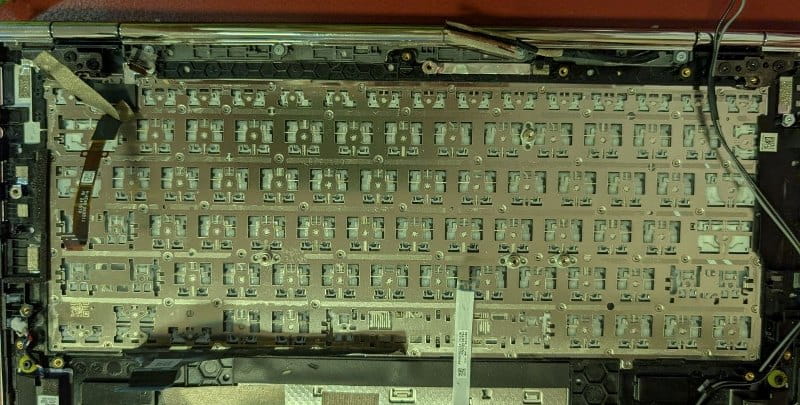

Сама клавіатура прикручена по всьому периметру на малесенькі гвинтики.

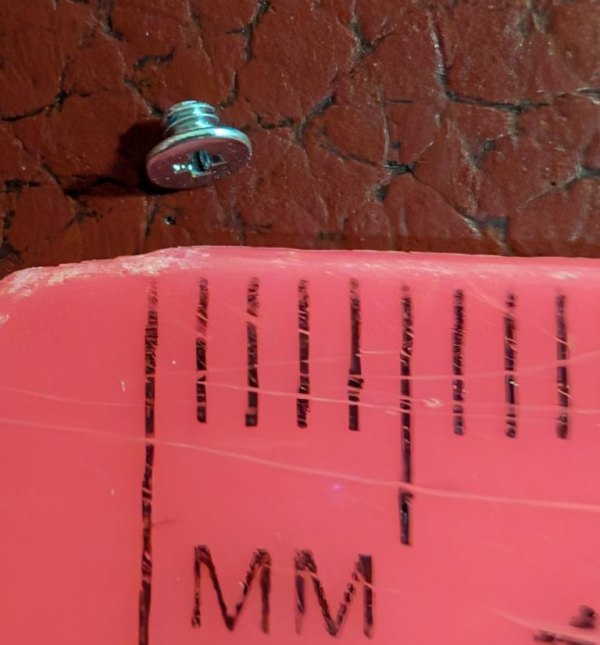

Розмір гвинтика для наочності.

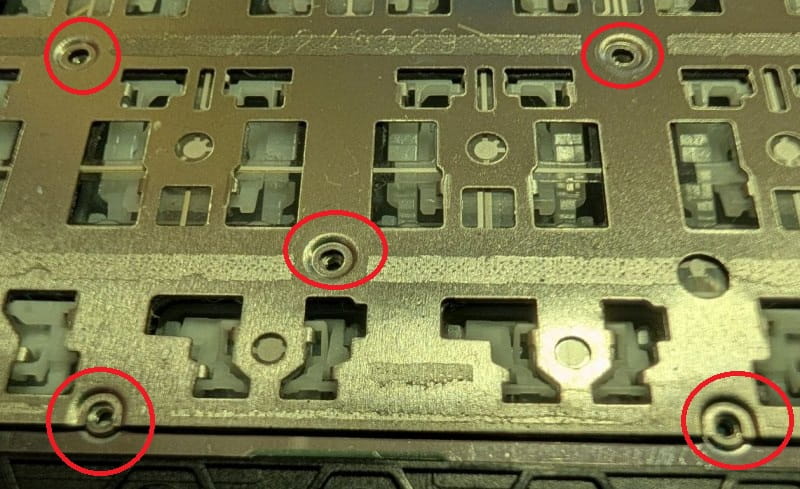

На фото нижче ми частково окреслили місця, куди вони вкручуються.

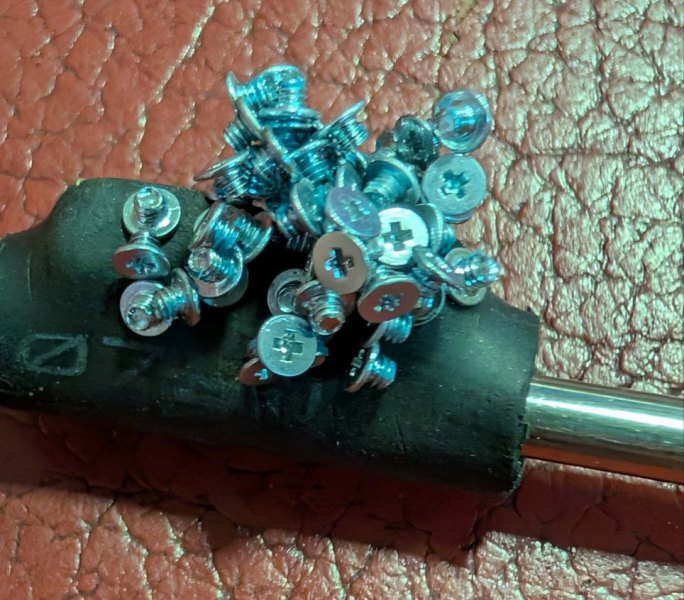

Тут вони зібрані всі, загалом - 70 штук.

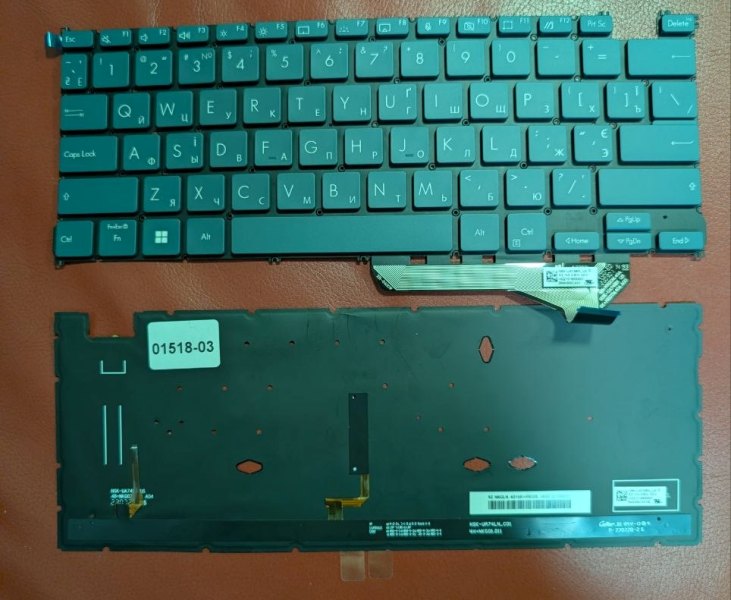

А ось і нова клавіатура з новим модулем підсвітки (постачаються разом).

Вкручуємо всі ті 70 болтиків назад, тільки вже з новою клавіатурою.

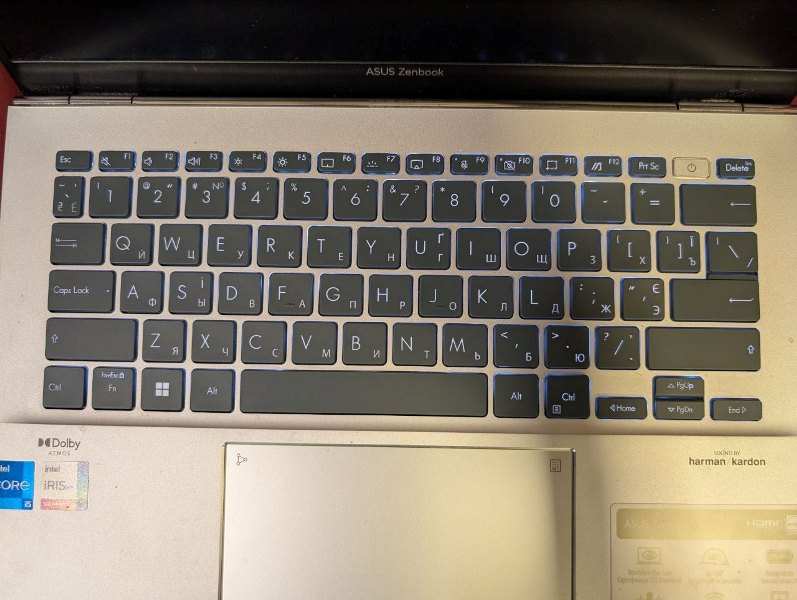

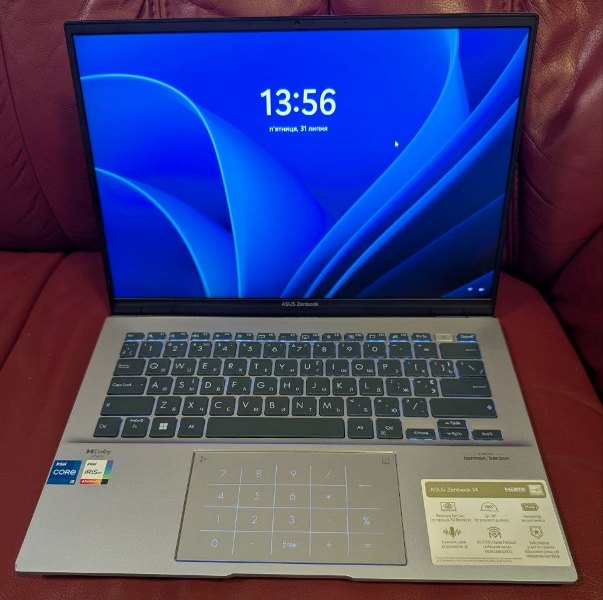

Asus ZenBook 14 UX3204V після заміни клавіатури: все акуратно, рівненько, без дефектів, підсвітка і клавіші працюють. Можна видавати!
