Відновлення Honor MagicBook після залиття.

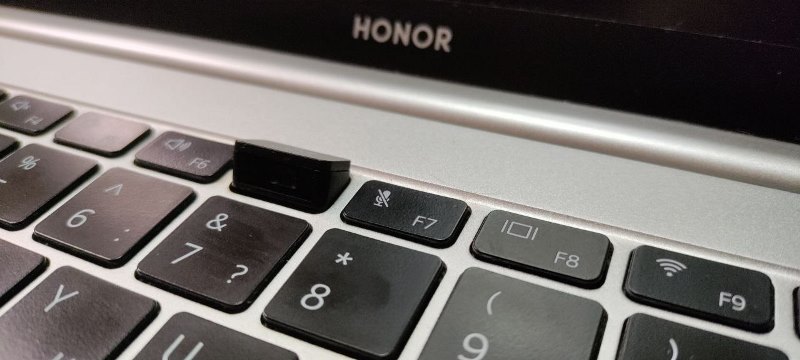

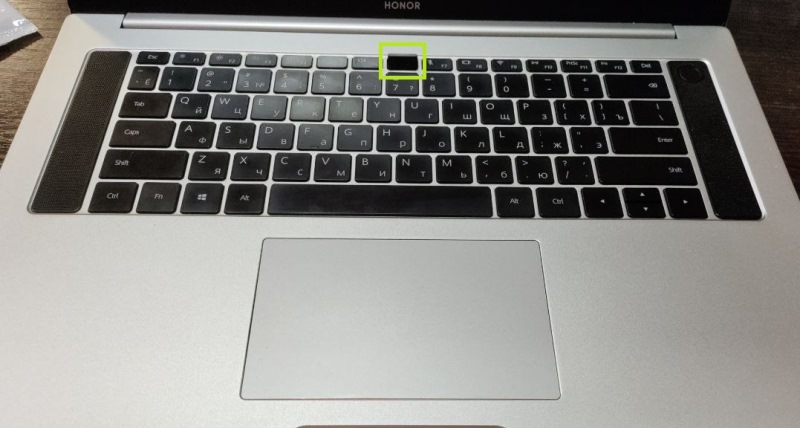

Honor MagicBook Pro 16 залили фантою. Власник звернувся до нас одразу після залиття, під час прийому в ремонт ноутбук ще вмикався, але вже не працювала вебкамера і клавіатура. Якщо ви не знайомі з конструкцією цього ноутбука, то вас може здивувати такий набір несправностей - бо ж клавіатура на топкейсі, а вебкамера в кришці екрану з самого верху. Річ у тім, що в цій моделі камера інтегрована в архітектуру клавіатури. Погляньте на фото.

Перше, що варто зробити у таких випадках - відключити акумулятор, щоб знеструмити материнську плату і таким чином вберегти її від короткого замикання у разі затікання рідини всередину. Загалом, варто перевірити чи вона не потрапила на материнську плату, навіть, коли ноутбук вмикається і працює. Елементи плати можуть поступово окислюватись і лише з часом вийти з ладу. Масштаби ремонту будуть значно меншими, якщо прибрати й зачистити все на початку, ніж коли ноутбук вже перестане вмикатися і на ньому буде цілий список несправностей, а трапляється, що й не підлягає відновленню взагалі. Декілька порад у такій ситуації можете прочитати тут.

Підсумуємо, у разі, якщо ви залили ноутбук і він вмикається та працює, радимо все одно пересвідчитись чи не потрапила рідина всередину. Ви можете зробити це самостійно(маєте досвід і загалом розумієтесь на таких речах), або ж принести у сервіс, огляд не коштуватиме великих грошей.

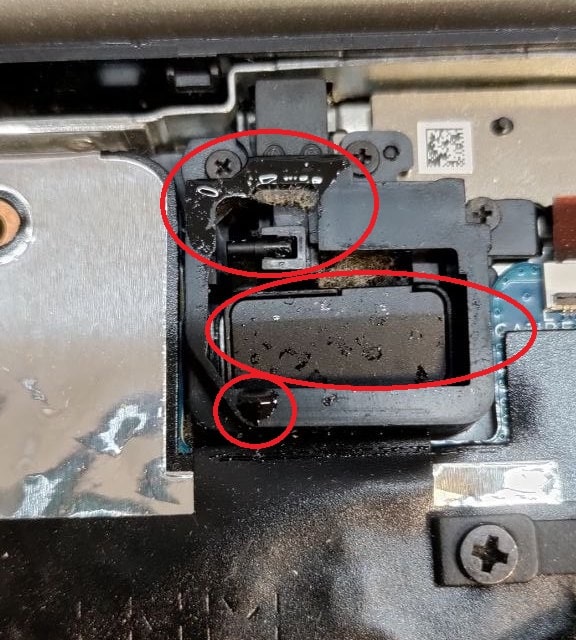

Повернімося до Honor MagicBook Pro 16. Вже на етапі демонтажу нижньої кришки стало зрозуміло, що вебкамеру добряче викупали у фанті:). На ній ще досі були великі краплі.Ось фото

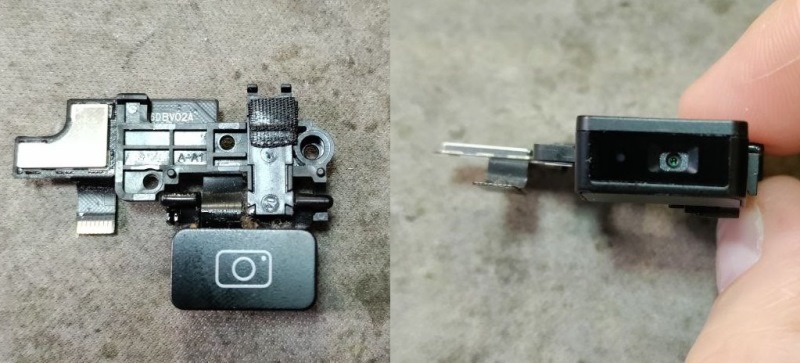

Вебкамера тут - це окремий модуль, який підключається через маленький шлейф на материнську плату.

На жаль, вона не вижила після запливу, тому з варіантів тільки заміна. А коштує ця деталь грубеньких грошей. На момент написання статті(червень 2025 року) - 1600 грн!
Продовжуємо розбирати ноутбук та оглядати його на предмет наявності протікань на материнську плату. На щастя, цього не сталося, вся рідина залишилась у клавіатурі та на вебкамері. Підсумок діагностики цього залитого ноутбука:

 - короткозамкнена вебкамера,
 - несправна клавіатура.

 І те, й інше потрібно замінити на нове. Власник наразі вирішив замінити лише клавіатуру (залишитись без такої вебкамери тут не страшно, бо за потреби можна просто використовувати ту, яка підключається окремо до ноутбука через USB чи type-c роз'єми, а цю ми залишимо в її штатному місці, але не підключатимемо).



Заміна залитої клавіатури на Honor MagicBook Pro 16


 Клавіатура тут, як і більшість нині, впаяна у топкейс. А отже просто не буде:).

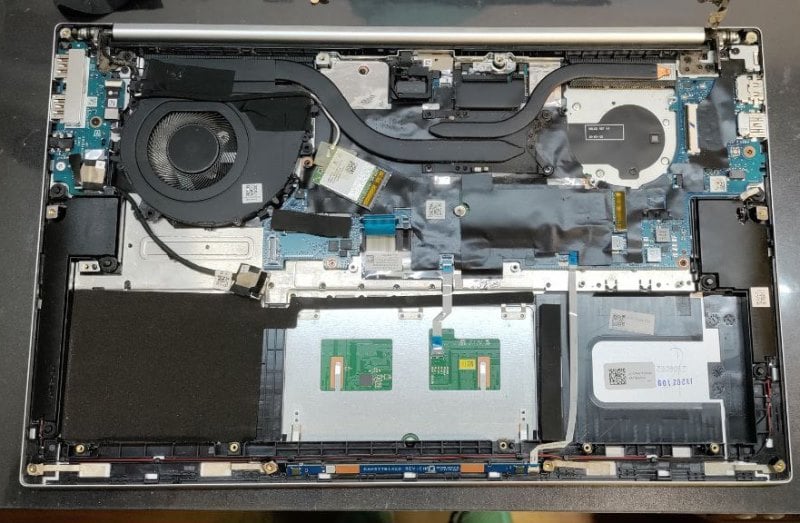

 Батарейку ми від'єднали ще на початку огляду, тепер її демонтували разом з корпусом екрану. Ось так виглядає верхній корпус без них.

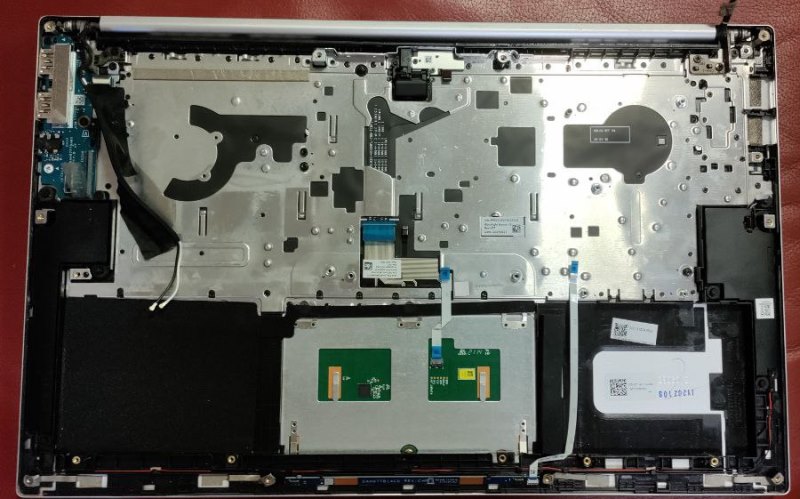

 Наступною буде материнська плата та система охолодження.

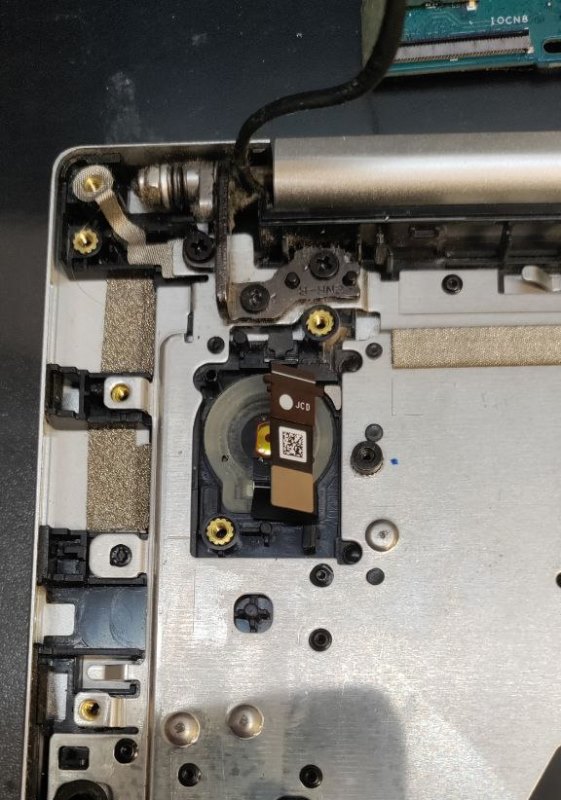

 Конструкція цього ноутбука така, що доводиться знімати абсолютно все, для того, щоб у корпус можна було впаяти клавіатуру. Наприклад, тачпад частково заходить на металеву пластину, що додатково підсилює клавіатуру зсередини. Це означає, що тачпад також треба буде відпаяти. А ще є механізм кнопки увімкнення, який треба зняти.

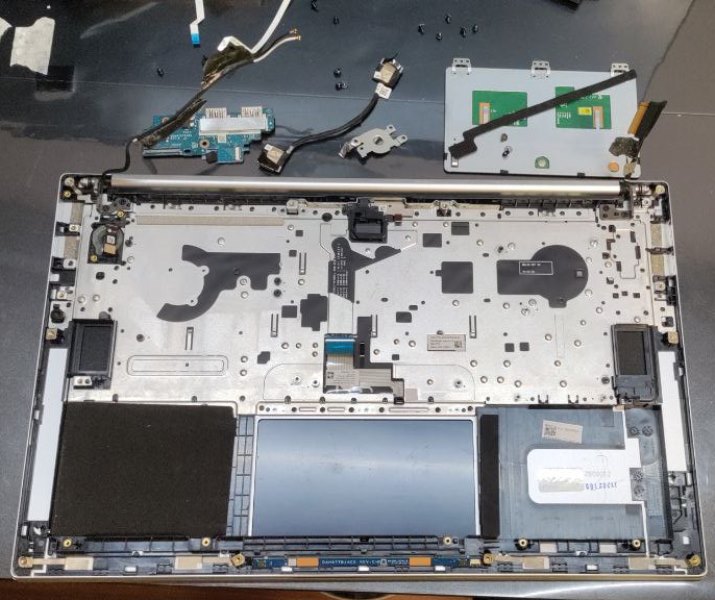

 На фото нижче - вся та дрібнота, яку потрібно демонтувати з верхнього корпусу, щоб дістатися до металевої пластини.

 Далі потрібно випаяти цей шмат металу. Акцентуємо увагу, що саме випаяти, а не відірвати його(як іноді роблять недосвідчені руки). Річ у тім, що нам потрібно зберегти кріплення для повернення пластини після установки нової клавіатури.

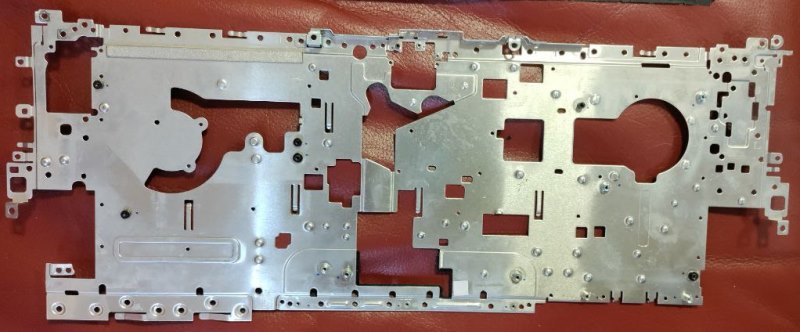

 Отак вона виглядає.

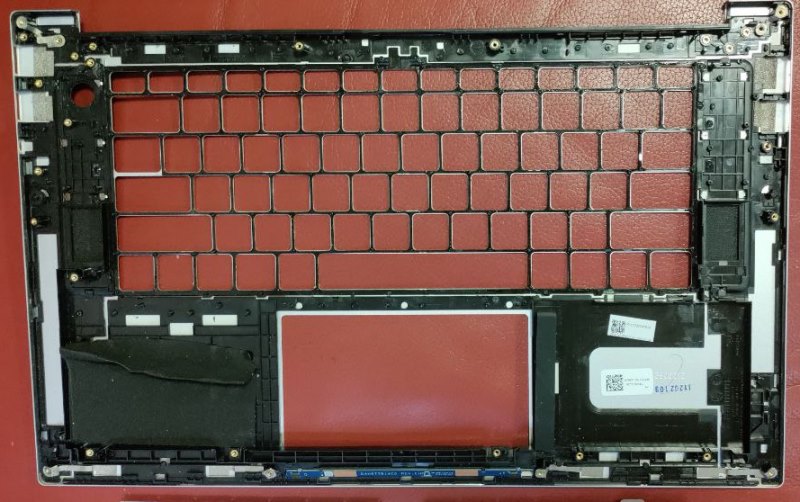

 Тепер топкейс повністю готовий до монтажу нової клавіатури. В проміжках між клавішами розташовані точки пайки, їх тут біля 60. Металева частина кріпиться вже меншою кількістю до корпусу, тобто, обидві ці деталі припаюються до верхнього корпусу.

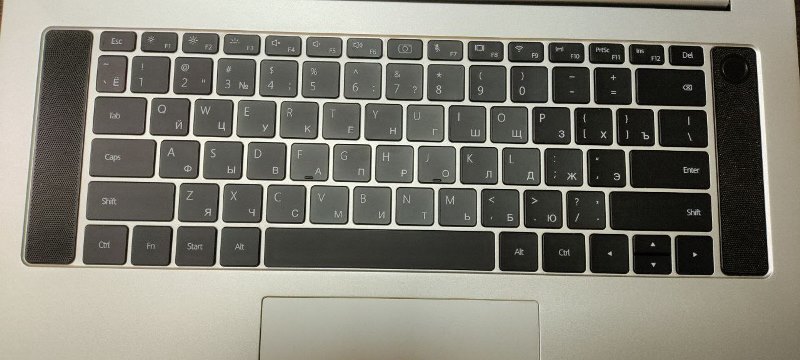

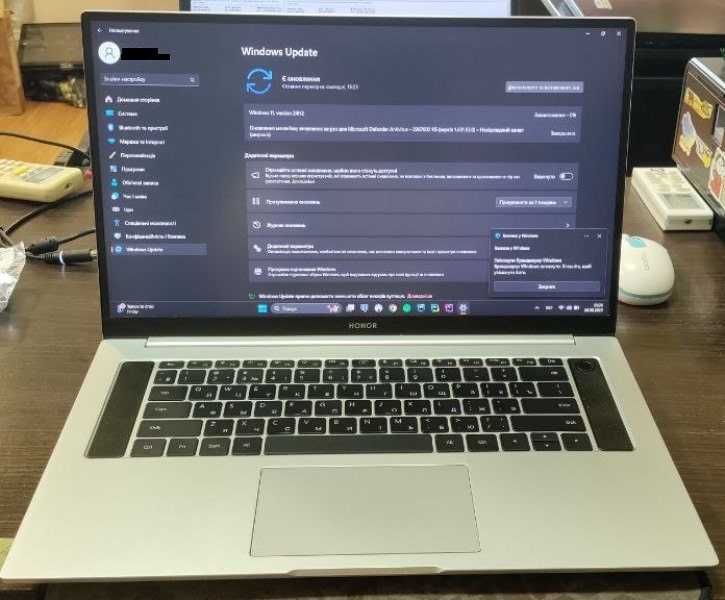

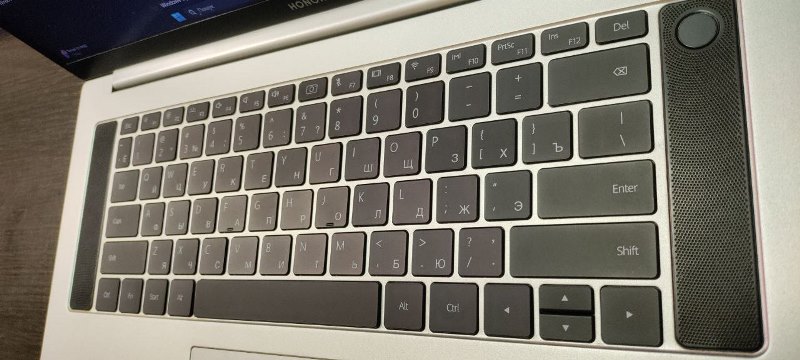

 Результат нашої роботи нижче на фото. Зовні не помітно слідів втручання і ремонту.

 Загалом, можемо сказати, що за умови наявності деталі на складі, заміна клавіатури на ноутбуці Honor MagicBook Pro 16 виконується за 1 робочий день. Ціну уточнюємо на момент звернення у сервіс. Якщо у вас є запитання по ремонту такого ноутбука, зателефонуйте нам, напишіть або ж заходьте на консультацію до нас в сервіс на Поділ. Всі наші контакти нижче:
