Ремонт ноутбука Asus VivoBook 16 із проблемами з клавіатури

Ноутбук Asus VivoBook 16 X1605ZA потрапив до нас зі скаргою на клавіатуру: перестали працювати декілька кнопок. Загалом - це відносно нестрашна поломка, але спершу розберемося в причинах виникнення такої ситуації.

Причин такого стану може бути декілька:

• найпоширеніша - це, звичайно, залиття. Достатньо і краплі води, яка потрапила на струмопровідну сигнальну доріжку, щоб вивести з ладу навіть не одну, а одразу декілька кнопок. Вони просто перестають працювати.


• знос механізмів під клавішами. Це часто трапляється з так званими гарячими кнопками, тобто, тими, які використовуємо найчастіше. Мікроліфт (механізм, що опускає і піднімає клавішу) може стиратися чи ламатися в процесі експлуатації.


• фізичне пошкодження кнопки. Час від часу до нас потрапляють ноутбуки з вирваними кнопками, де вже зламані або кріпильні вусики, або мікроліфт, або й відсутній сигнальний "сосок".

Нижче на фото ми наведемо приклади таких несправностей:

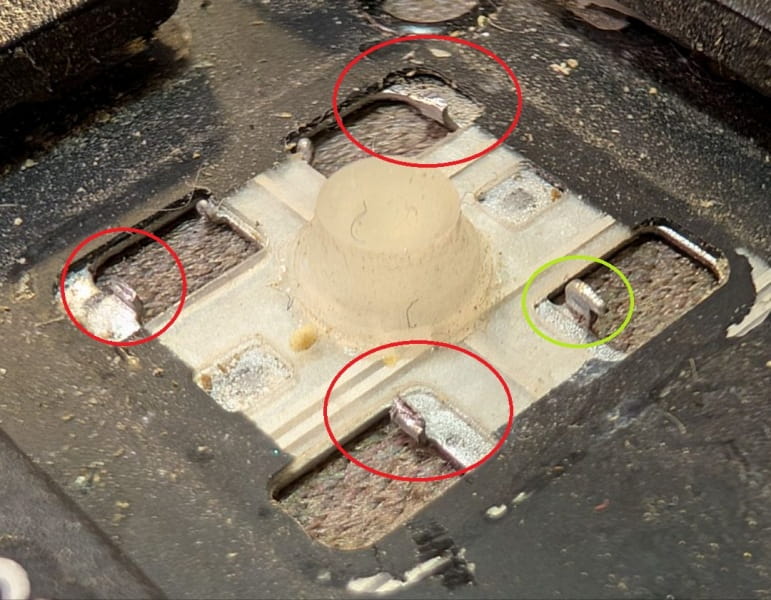

Тут виламані гачки, на які чіпляється мікроліфт.

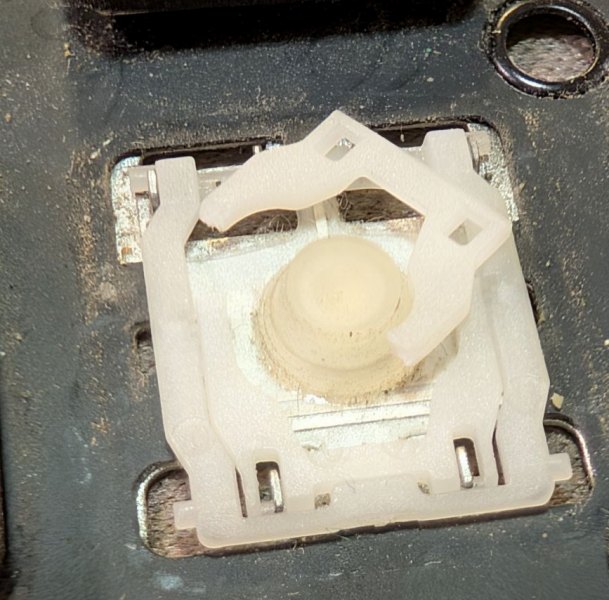

Тут зламаний вже сам механізм підняття і опускання кнопки.

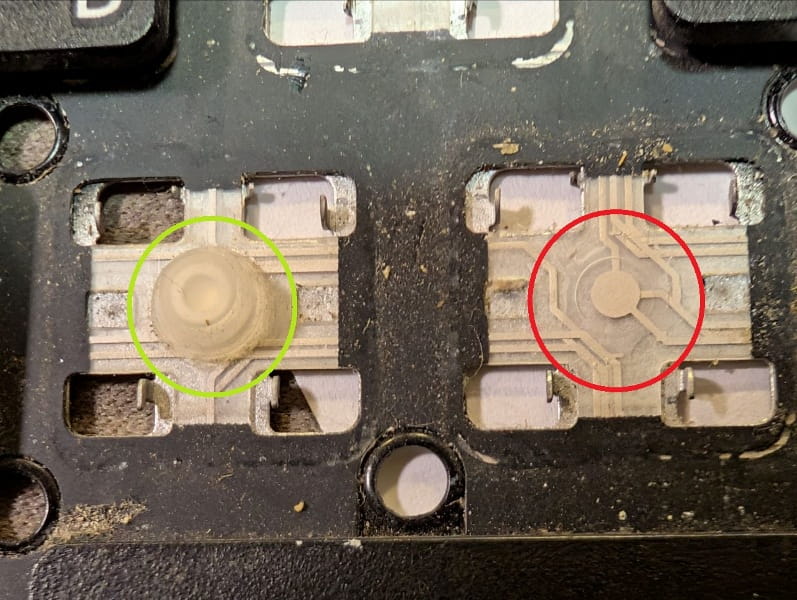

Немає контактної мембрани на підложці клавіатури.

Що ж сталося з Asus VivoBook 16 X1605ZA?

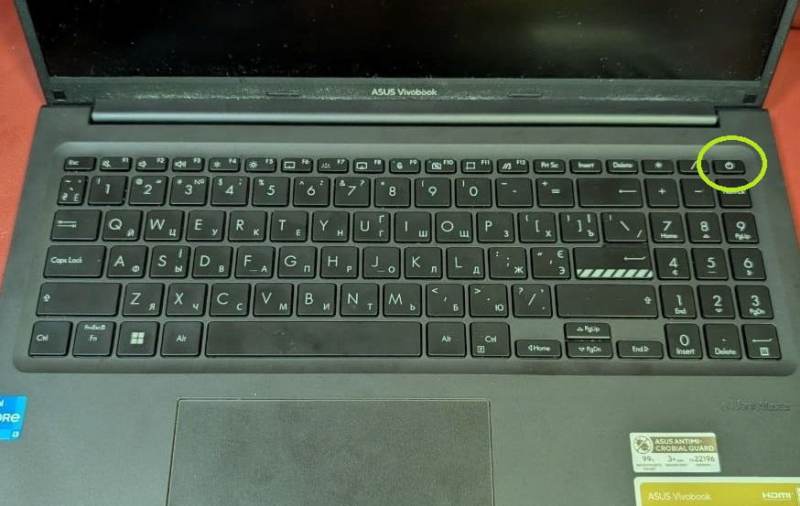

Тут цікаве. Основна причина все ж була у залитті, але рідина потрапила не на основну масу клавіш, а тільки в зону з кнопкою увімкнення. Остання, як і ще декілька кнопок, перестала через деякий час працювати і ноутбук вже не можна було увімкнути.

Оскільки клавіша Power є частиною клавіатури і під нею пошкоджена залиттям струмопровідна доріжка, то єдиним нормальним і економічно доцільним рішенням для ремонту пристрою буде заміна клавіатури.

У нас бували випадки, коли через відсутність деталей або ж їх значну вартість, ми відновлювали ці сигнальні доріжки, але це одиничні ремонти, оскільки в більшості випадків, дешевше просто замінити клавіатуру на нову. Якщо цікаво почитати про один з таких ремонтів, можете глянути у цій статті, як виглядало відновлення струмопровідних доріжок.

Процес заміни клавіатури на ноутбуці Asus X1605ZA

Почати варто з варіантів такого ремонту. Їх існує 2:

•  заміна всього топкейсу (верхній корпус + клавіатура).


•  Заміна лише клавіатури (верх залишається старий, у корпус впаюється нова запчастина).

Перший варіант дорожчий, оскільки ви платите фактично за дві частини корпусу - верх та клавіатуру.

Другий варіант дешевший й здебільшого після ремонту ви навіть не зможете сказати, чи мінялась на пристрої клавіатура. Сліди втручання відсутні, все виглядає, як з заводу.

Ми пропонуємо обидва варіанти, обирає і вирішує власник техніки.

Сьогодні у нас другий варіант - а отже, клавіатуру треба буде впаювати у корпус. Для цього нам треба підготувати топкейс. До роботи!

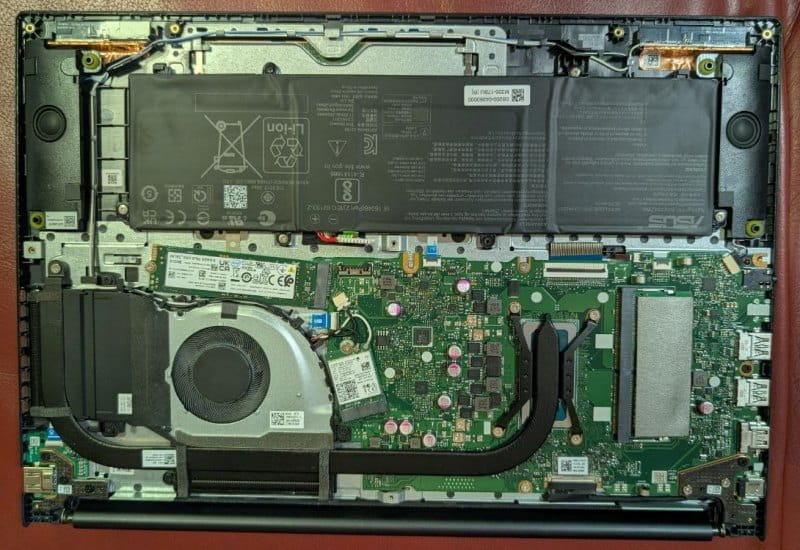

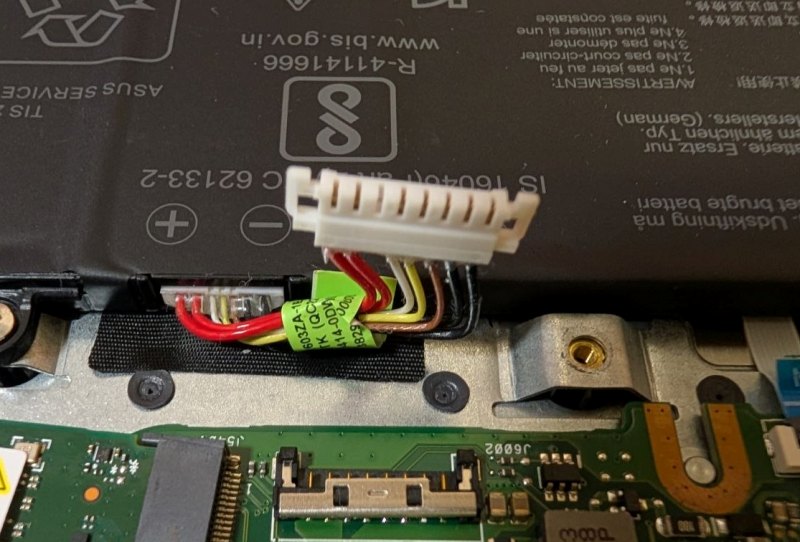

Перший крок, після того, як зняли нижній корпус - від'єднати батарейку, щоб не працювати з ноутбуком, коли материнська плата під напругою, так би мовити "на гарячу".

Далі треба буде відкрутити петлі та зняти кришку екрану, після чого можна почати демонтаж усіх деталей, які нам заважатимуть: материнська плата з системою охолодження і акумулятор. Ось так це виглядатиме.

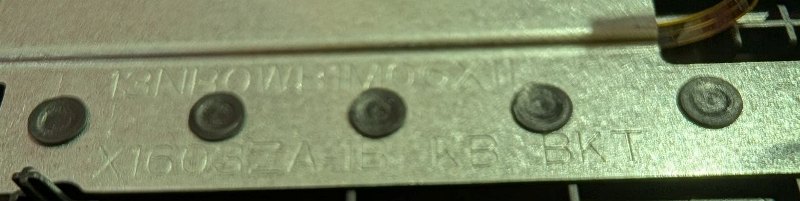

На фото вище ви можете також бачити металеву пластину - вона припаяна до топкейсу по всьому периметру, як і клавіатура. Такий вигляд мають ці точки кріплення.

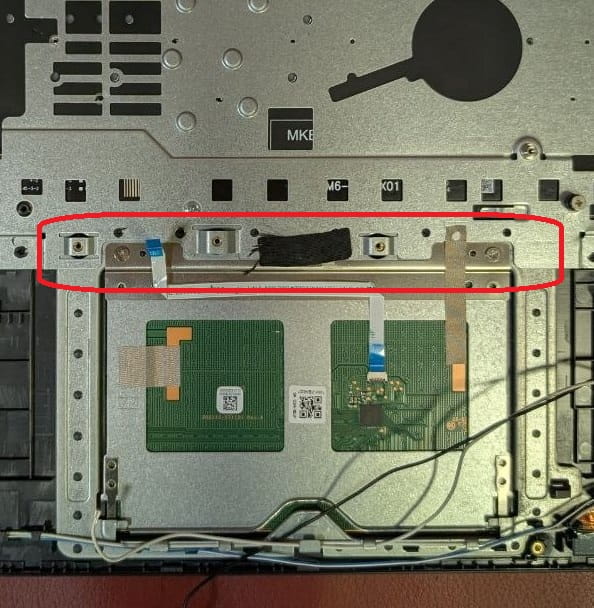

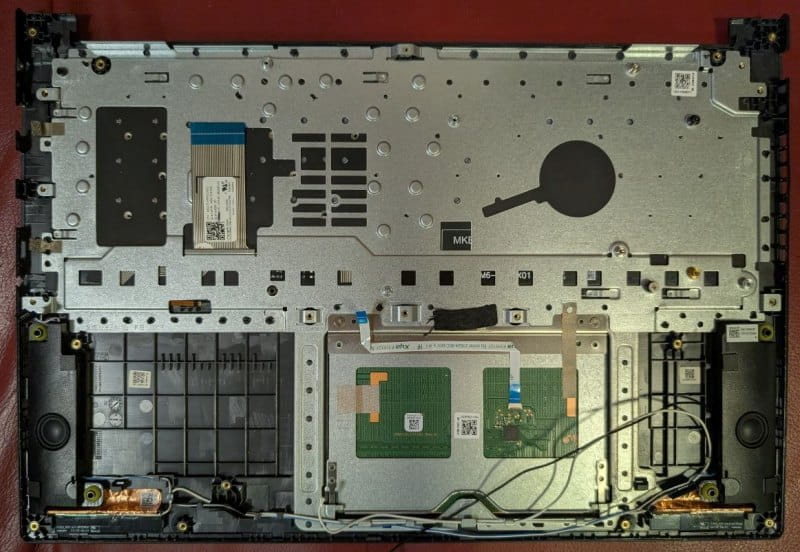

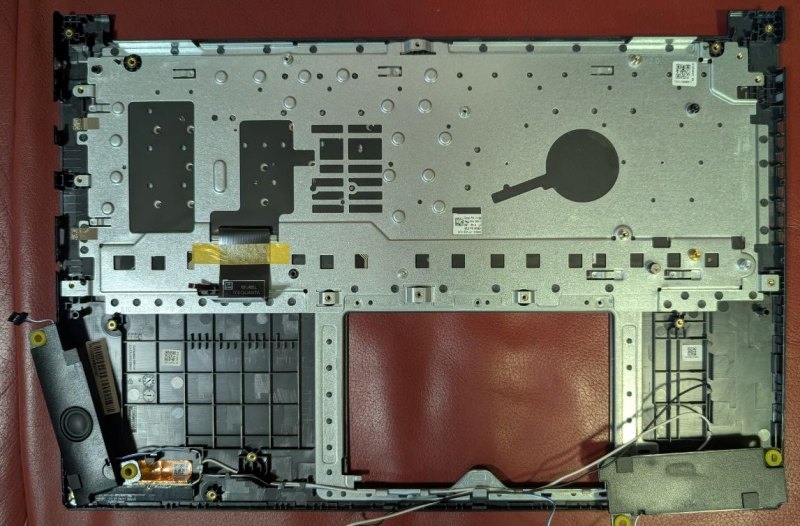

А ще ми помітили, що частина тачпаду заходить на область металевої пластини, тому доведеться знімати і тачпад.

Тепер настав час демонтажу самої пластини (вона виконує роль посилювача конструкції: щоб клавіатура не прогиналася при натисканні) та клавіатури з модулем підсвітки.

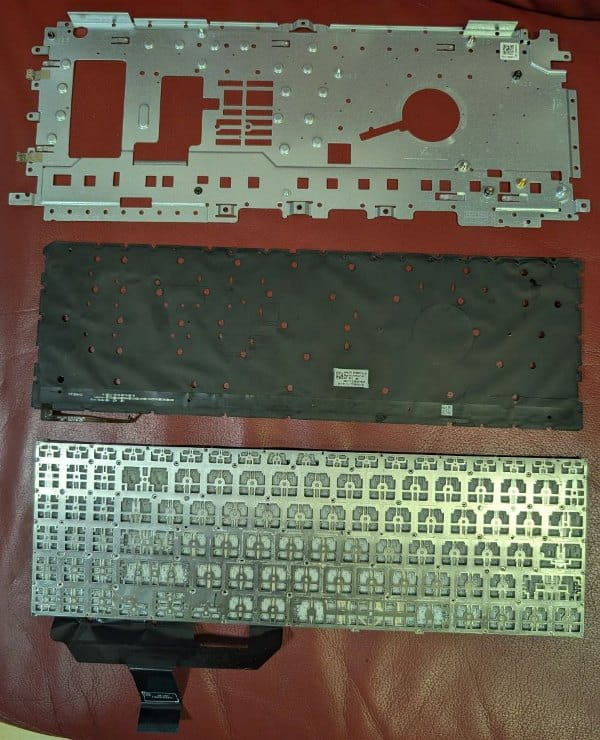

Ось ця трійця.

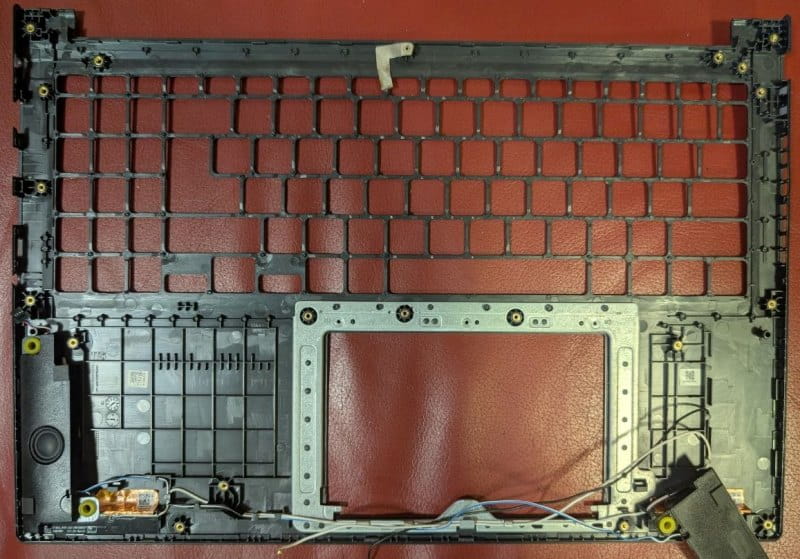

Підготовлений до монтажу нової деталі верхній корпус.

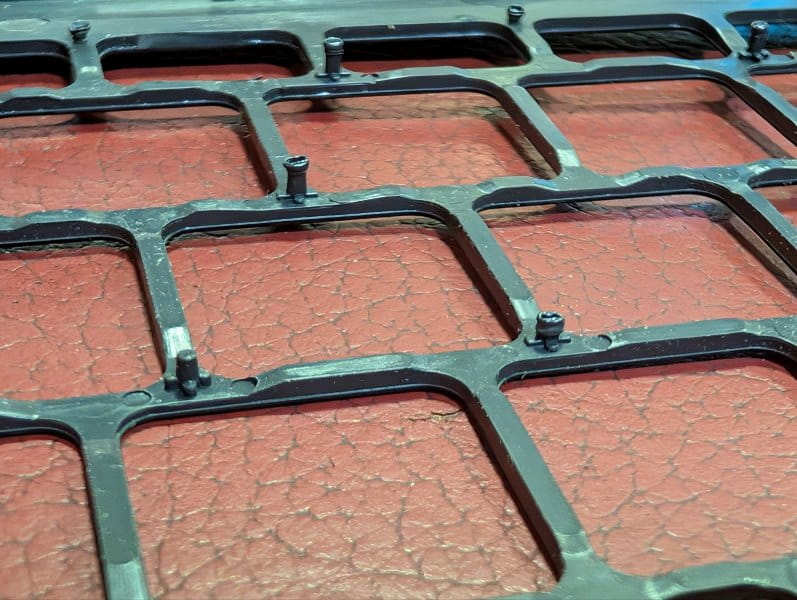

А так виглядають місця пайки: ці пластикові кріплення важливо не пошкодити під час демонтажу старої деталі, щоб потім не було просідання клавіш.

Акуратно й обережно запаюємо нову клавіатуру в корпус і збираємо ноутбук.

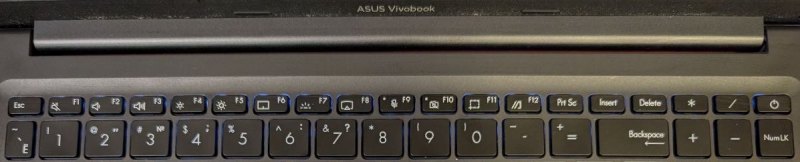

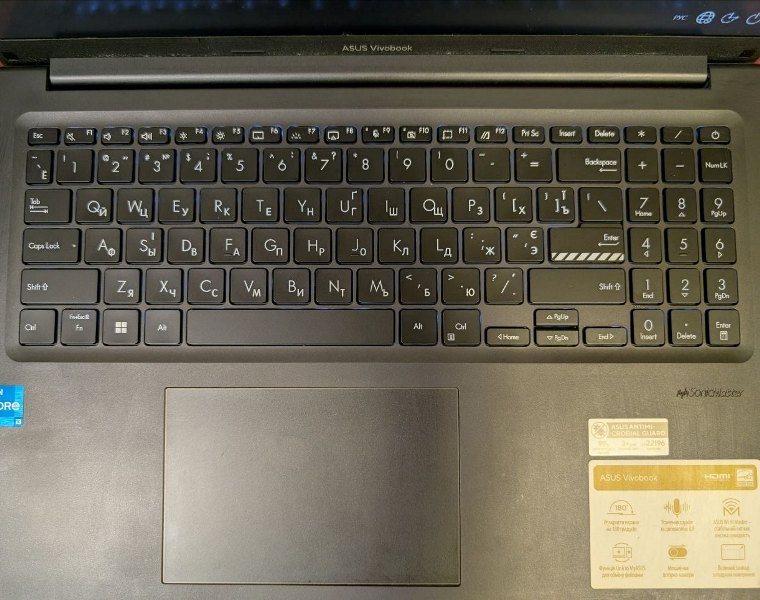

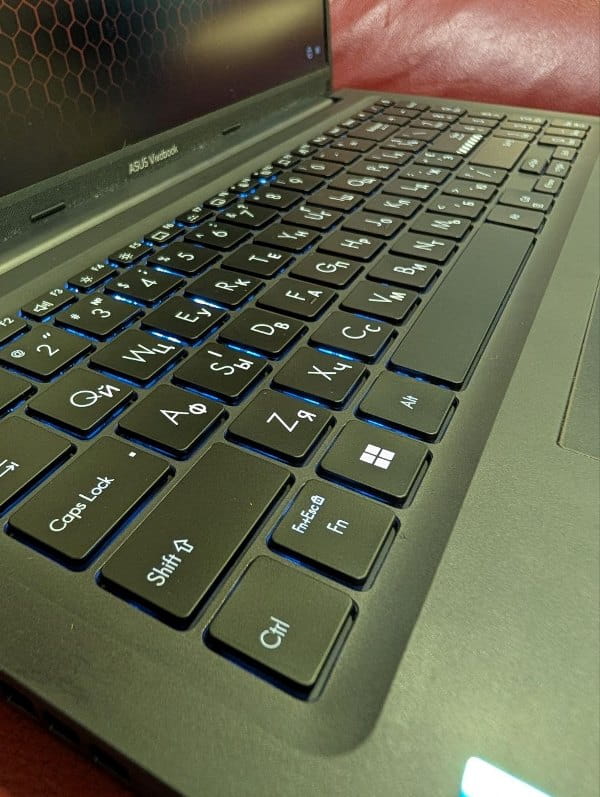

Asus VivoBook 16 X1605ZA готовий!

Якщо вас цікавить заміна клавіатури або будь-який інший ремонт ноутбука Asus VivoBook 16 X1605ZA, ви завжди можете зателефонувати нам, написати або ж завітати до нас у сервіс на Подолі.
