Ремонт ноутбука Dell XPS 9570

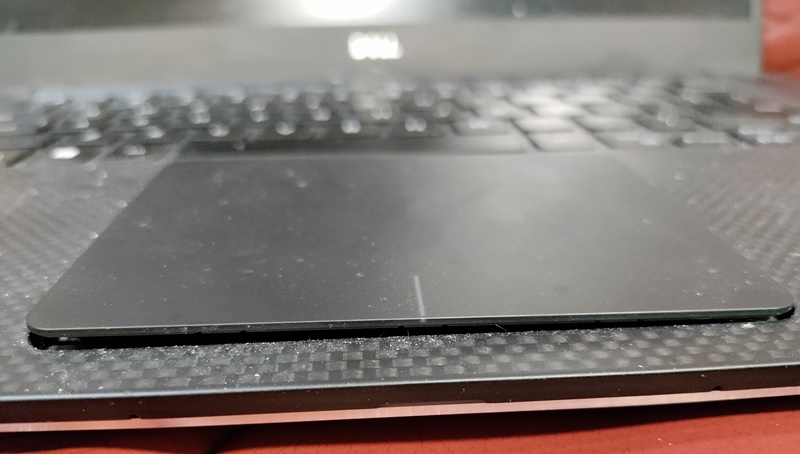

Dell XPS 15 9570 потрапив до нас зі скаргою на перегрів, повільну роботу і проблеми з корпусом. Першою на очі звичайно трапила проблема з корпусом. Річ у тім, що ноутбук повністю не закривався через тачпад, що виступав над поверхнею клавіатурної плити. На відео це добре видно.

Чому так сталося? В усьому винний акумулятор, що вже відпрацював своє і роздувся. Причому так, що почала розриватися його ізоляційна оболонка. Вона тріщала по шву. Деякі "банки" батареї роздуло досить сильно і помітно. Саме вони й створювали тиск на плату тачпаду, який розташований прямо над ними. Звідси й така деформація корпусу.

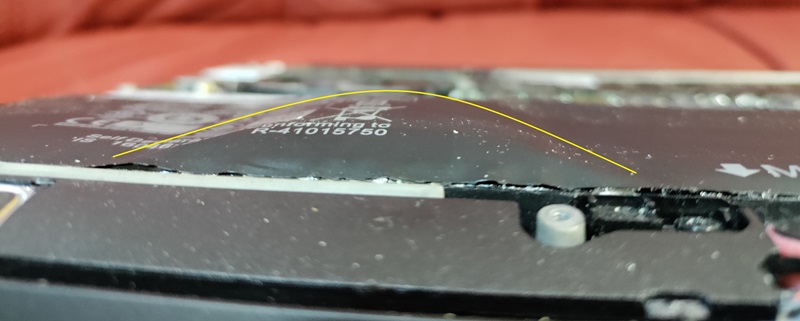

Ось фото акумулятора. Жовтою лінією позначений ступінь здуття елемента акумулятора.

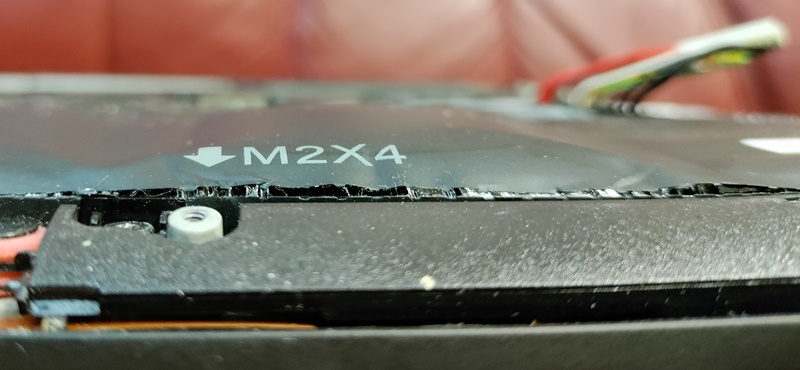

А так виглядає корпус батареї ноутбука, коли здуття вже критичне. Оболонка розклеюється.

За жодних обставин не проколюйте такі батарейки. Від розгерметизації вона може спалахнути, і досить сильно. Якщо ви помітили на своєму пристрої таке здуття(а це може бути й на телефоні чи плашеті), то такою батарейкою не можна користуватися, її краще одразу демонтувати й утилізувати. Отже, з акумулятором ноутбука тут все ясно - знімаємо цей міняємо на новий. Оригінальні батарейки для ноутбуків такого штибу з річною гарантією на травень 2023р коштують 3700-4000 грн. Копії будуть звичайно дешевші, але й гарантія менша. Тут вже обирає власник.
Батарейку зняли, але з тачпадом все одно біда.

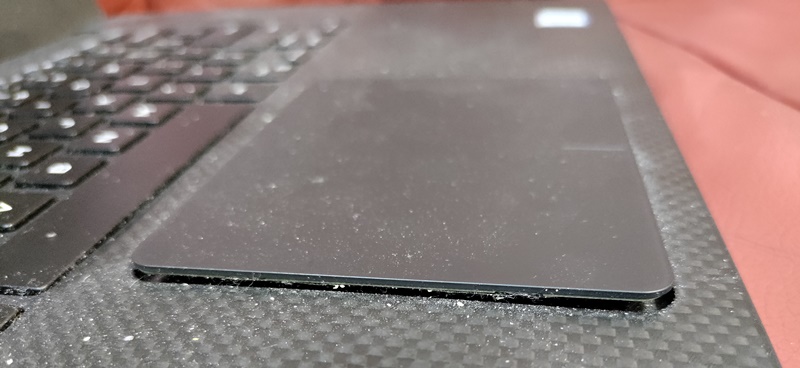

Він відірваний від основи і через це в зоні його розташування є зазори, з правого боку тачпад піднімається над топ кейсом, також він надто сильно "втоплюється" у корпус. Якщо не відремонтувати, з часом відірветься повністю й перестане працювати.

Для того, щоб його повернути на місце, необхідно демонтувати материнську плату(бо кріплення тачпаду заходить під неї), та відновити кріплення під тачпад на верхньому корпусі. Зроблено.
Наступною була скарга на перегрів і повільну роботу. Тут явно знадобиться чистка системи охолодження ноутбука, але про неї трохи пізніше, оскільки ми виявили дещо цікавіше й не менш серйозне на материнській платі. Цей Dell XPS 15 9570 заливався. Тож знадобиться спочатку попрацювати з платою, а потім почистити систему охолодження.

Ремонт ноутбука Dell XPS 15 9570 після залиття

Залитий ноутбук - це серйозна несправність. У когось пристрій перестає працювати вже в перші хвилини після залиття, хтось спокійно користується собі далі. Але це ненадовго. Річ у тім, що у разі потрапляння рідини на материнську плату, ноутбук працює доти, доки не згниють контакти на мікросхемах і не станеться коротке замикання. Все залежить від того, куди потрапила рідина і скільки її було. В цьому Dell рідина потрапила у зону управління клавіатурою.

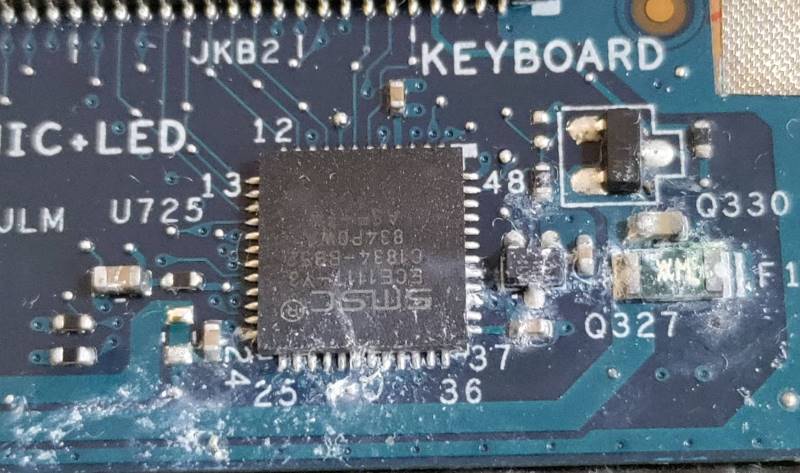

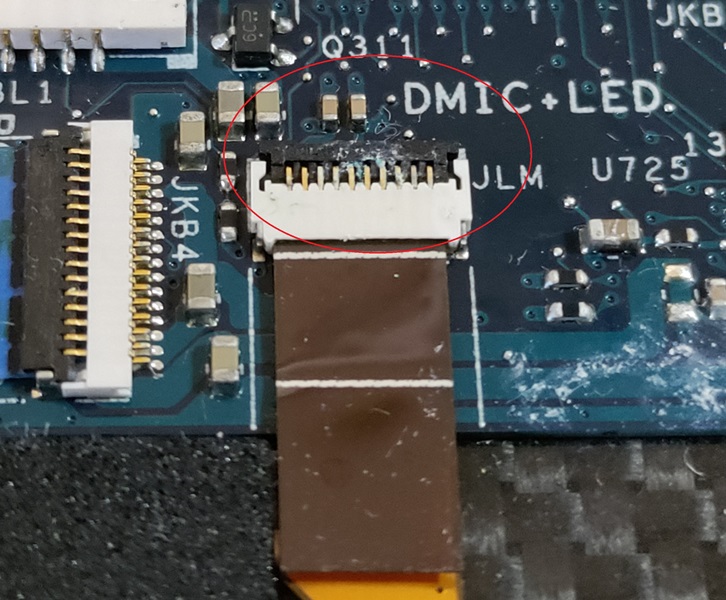

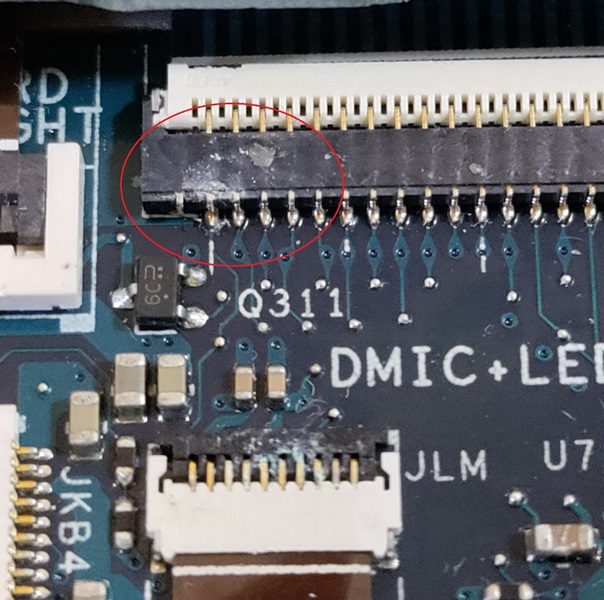

Отак виглядає материнська плата, на яку потрапила рідина. Окиси поступово пошкоджують мікросхеми і їх контактну групу.

Все це треба зачищати, пропаювати і міняти те, що вже дійшло до ручки. Ми працюємо з залитими ноутбуками ось вже 14 років, тому знаємо, що треба робити у таких випадках.
Варто зазначити, що просушування ноутбука будь-яким зі способів(феном чи просто полежав, поки сам не просох) не зупиняє процес окислення елементів плати, воно продовжується до тих пір, поки на мікросхемах є рідина та на плату подається живлення. Саме тому так важливо одразу після залиття від'єднати акумуляторну батарейку та не підключати зарядку до такого ноутбука.
Отже, із залиттям закрили питання, рухаємось далі.

Чистка системи охолодження ноутбука

Повертаємось до чистки. Перегрів для ноутбука не менш небезпечний ніж те ж залиття. Адже у такому випадку можуть вийти з ладу чи не найдорожчі елементи плати - процесор та відеочіп. Несправність першого означатиме заміну всієї материнки, несправність другого - ремонт, який також стане в добру копієчку. Тому своєчасність в цьому питанні - головне. Не забувайте за профілактику, робіть її десь раз на рік-півтора(залежить від умов і режиму експлуатації). В такому разі ви уникнете термоудару та перегріву. Додамо, що високі робочі температури також впливають на швидкість роботи ноутбука.
Отже, зробимо детальніший огляд.

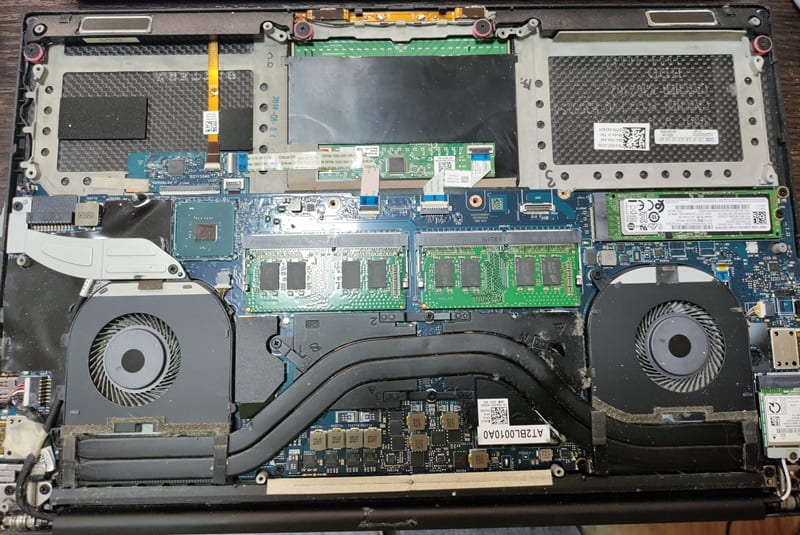

На фото нижче неозброєним оком видно, що чистити таки вже час. Пил є на вентиляторах, навколо термотрубки..

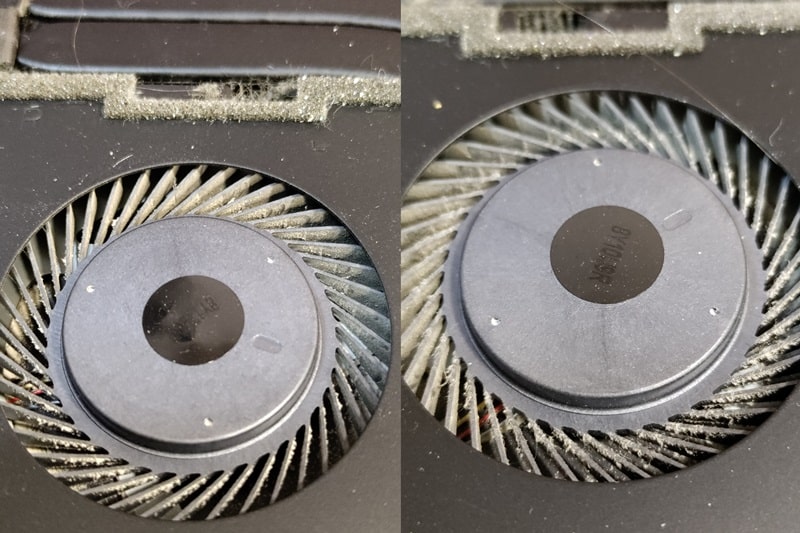

Вентилятори тут тонкі й швидко забиваються пилом. Фото поближче.

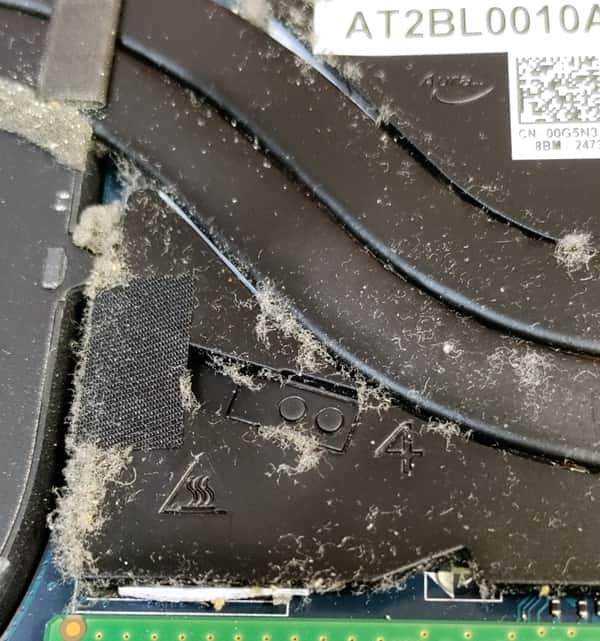

Пил "поліз" вже й на трубку охолодження.

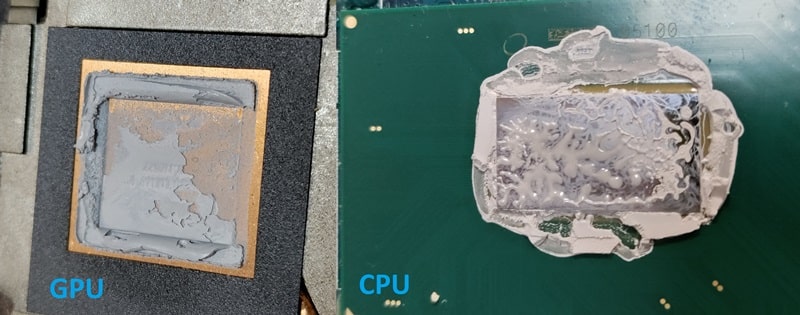

Знімаємо систему охолодження і бачимо, що термопаста на відеочіпі застигла повністю, а на процесорі ще не до кінця, але її час теж настав.

Коли термопаста відпрацьовує своє і застигає, тепло, яке виділяють кристали процесора і відеочіпа під час роботи, не відводиться на охолоджуючу трубку - звідси й перегрів, який тягне за собою спочатку повільну роботу, потім можуть з'явитися артефакти на екрані, ноутбук починає вимикатися. До такого стану краще не доводити.

Як можна визначити, що ноутбуку вже час провести профілактику?

- нетиповий швидкий нагрів вже з перших хвилин роботи, з радіаторної решітки видувається дуже гаряче повітря
- ноутбук починає повільно працювати, гальмує(особливо під великим навантаженням)
- на екрані можуть з'являтися різні брижі, смуги, пунктирні смужки, спотворення кольорів.
- ноутбук самостійно вимикається і вмикається не одразу, а через деякий час.
Загалом, за роки своєї діяльності ми вивели середній строк для чистки ноутбука - 1 рік. Та якщо ви помітили один з вищеописаних симптомів, то затягувати точно не варто. Чистка обійдеться значно дешевше, ніж ремонт плати після термоудару.
Доцільно буде дати трохи інформації по ремонту ноутбука Dell XPS 15 9570.

Cкільки коштує діагностика? Безкоштовна.

Скільки коштує заміна акумулятора Dell XPS 15 9570? Актуальний ціновий діапазон на травень 2023р - 3700-4000 грн(оригінальна батарея з гарантією в 12 міс). Загалом, краще телефонуйте й уточнюйте, бо ціни постійно змінюються(наявність також).
Скільки коштуватиме ремонт тачпаду такого штибу? Від 700 грн(знадобиться повністю розбирати корпус материнської плати та знімати саму плату). Тут треба дивитися кожен випадок окремо - не завжди можна відремонтувати, іноді доводиться міняти на новий тачпад.
Відновлення ноутбука після залиття - залежить від масштабу пошкоджень і елементів, що знадобиться замінити. Відновлення таких пристроїв після залиття - від 1500 грн. Трохи корисної інформації про залиття можете прочитати тут. Якщо вам цікаво подивитися, що буває з платою від звичайної води, то у нашому блозі є невелика фотогалерея про саме такий випадок залиття.(Наслідки потрапляння води в ноутбук).
Ви завжди можете зателефонувати нам й отримати безкоштовну консультацію. Або, якщо так зручно, пишіть нам на Вайбер, Телеграм чи електронну скриньку. Контакти тут.
